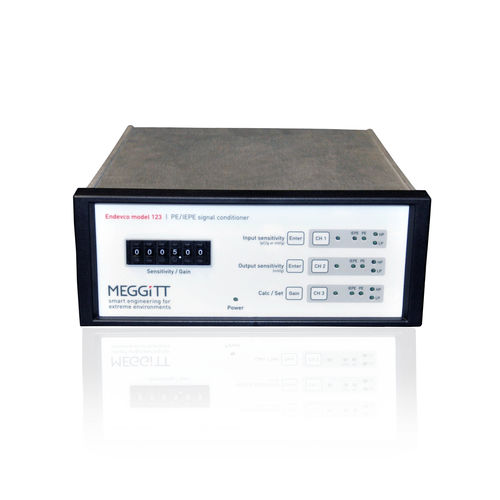

シグナルコンディショナー 123

モデル123は、圧電（PE）または統合電子圧電（IEPE）センサ用の新しいマイクロプロセッサ制御3チャンネル信号コンディショナです。 またはIEPE（Integrated Electronic Piezoelectric）センサ用の新しいマイクロプロセッサ制御の3チャンネル信号調整器です。モデル123はチャージアンプを内蔵しています。 を内蔵しています。20Vdcのコンプライアンス電圧を持つ0、4または10mA（ユーザー選択可能）の電流源が内蔵されています。 コンプライアンス電圧はIEPEセンサで使用されます。ユーザーフレンドリーなインターフェースにより、入力 感度と出力感度をプログラミングし、アンプゲインを計算することができます。すべてのゲイン 選択されたゲインは不揮発性メモリーに保存され、電源投入時に再初期化されます。ゲインは 直接入力することもできます。 モデル123は、マイクロプロセッサのSLEEPモードを利用し、高周波のクロックノイズとそれに関連する高調波を除去します。 を除去します。マイクロプロセッサーは、フロントパネル・スイッチの押下を確認するために一瞬目を覚まします。 その後、要求された機能を処理し実行するとすぐに SLEEP に入ります。 これにより、アンプは自己発生ノイズを最小限に抑えて動作し、クロックのないクリーンな増幅信号を得ることができます。 増幅された信号を提供します。また、モデル123はスイッチング・レギュレーターの代わりに低ノイズのリニア電圧レギュレーターを使用しています。 レギュレーターを採用し、干渉を最小限に抑えています。 モデル123は、各チャンネルに12ビットのDACを使用し、アンプのゲインを0.00～999.9の範囲で0.5%の精度で設定できます。 の精度で設定できます。アンプ・ゲインは、測定器にダメージを与えることなく「オン・ザ・フライ」で変更できます。 モデル123は、1.5 Hz～230 kHzの広帯域周波数特性を持ち、オプションのプラグイン、4ポール バターワース・ハイパスおよびローパス・フィルター・モジュールがオプションで用意されています。フィルターの選択はリアパネルの スイッチで行います。フロント・パネルのアナンシエートLEDがフィルターの選択を表示します。各チャンネルは1kΩ負荷で10mA駆動可能。 Ω負荷に10mA駆動できます。
