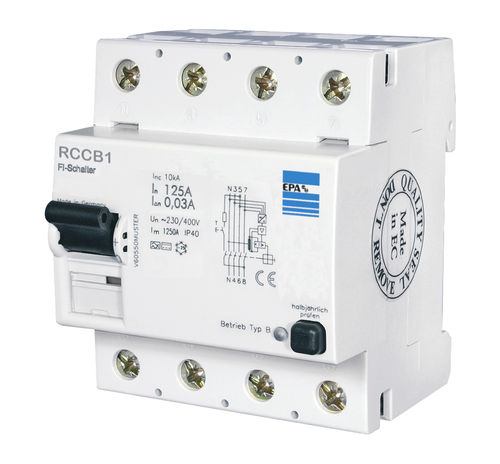

差動残留電流遮断器 RCCB series

残余電流AC/DCスイッチング周波数

AC/DC感応型残留電流サーキットブレーカEPA RCCB B1およびRCCB B2は、周波数インバータ、無停電電源装置（UPS）、スイッチモード電源装置、位相角制御装置（ソフトスタータ）、サイリスタ制御装置などの電子機器を備えた50Hz ACシステムでの使用を目的としています。周波数インバーターやAC/DCコンバーターなどの最新のパワーエレクトロニクス機器は、出力にバイポーラのパルス幅変調電圧を生成するため、最大20 kHzの範囲のスイッチング周波数を持つ必要があります。故障が発生した場合、これらの電源は、50HzのAC残留電流やパルスDC残留電流に加えて、平滑DC残留電流や混合周波数の残留電流（周波数インバーターでは、スイッチング周波数と出力周波数など）を引き起こす可能性があります。AC または A のトリップ特性（IEC 60755 に準拠）を持つ市販の残留電流サーキットブレーカは、このような残留電流を正しく捕捉することができないため、残留電流サーキットブレーカの適切なトリップは保証されません。 AC/DC感応型RCCB（タイプB / B+) 周波数インバータなどの電子機器に使用するための特別な特性 脈動および平滑な直流故障電流を検出 低周波から高周波の交流故障電流を検出し、人体および火災を最適に保護 さらに、AC残留電流または50Hzの脈動DC故障電流を持つACまたはAタイプのRCCBの適切なトリガも、共存する滑らかなDC残留電流によって悪影響を受けたり、阻止されたりすることがあります。直列EPAの残留電流サーキットブレーカRCCB1、
