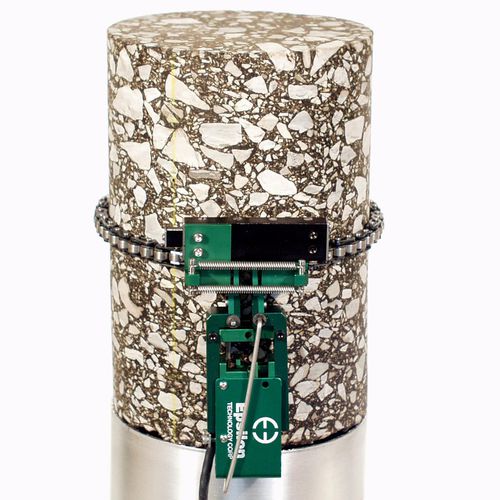

横断岩、コンクリートおよび瀝青用伸び計 3544 series

円変形用

コンクリートや岩石の圧縮試験、またはその他の大きな試料の圧縮試験用に設計されています。このモデルは、モデル3542RA軸伸び計と同時に使用することができます。 円周方向伸び計は、試料の圧縮に伴う円周の変化を測定します。これは、円周内の材料全体にわたって測定するため、多くの研究者が直径ひずみをより正確に測定できると考えています。 特殊なローラーを備えた高精度の特注ローラーチェーンが、伸び計を試料に取り付けます。試験中に試験片の直径が拡大すると、チェーンが伸び計を拡大させます。このユニットは、内蔵のスプリングで試験片に自立します。異なるサイズの試料に対応するため、リンクの追加や取り外しが簡単にできます。機械的な調整機能により、出力をゼロに設定することができます。試験片が破裂した場合には、離脱装置が伸び計を保護します。多くの場合、岩石試料は3軸圧力セル内で試験されます。モデル3544は、容器の内側に取り付けるタイプもあり、200°Cで最高1360bar（400°Fで20,000psi）の油環境で作動します。 モデル3544は、大きな圧縮試料の大きな直径ひずみに最適です。ポアソン比のような小さなひずみの測定には、エプシロンの直径型岩石・コンクリート伸び計、モデル3975をお勧めします。 モデル3544伸び計はひずみゲージ式装置であるため、ひずみゲージ式変換器用に設計されたあらゆる電子機器と互換性があります。多くの場合、試験機のコントローラに接続されます。伸び計用の信号調整用電子機器は通常、試験機コントローラに付属していますが、追加することもできます。
