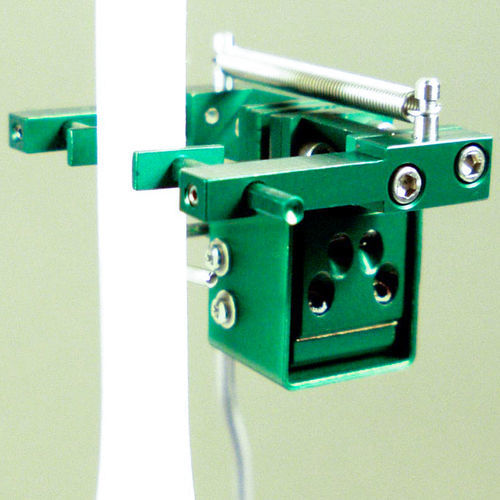

横断伸び計 3475 series

超小型

小さな試験片や薄い試験片の横ひずみや直径ひずみを汎用的に測定するために設計された小型伸び計です。モデル3442小型軸伸び計またはモデル3542軸伸び計と同時に使用できます。 これらの非常に軽量な伸び計は、試験片上で自立します。横ひずみや直径ひずみの測定に使用します。多くの場合、この伸び計はイプシロン軸伸び計と同時に使用され、これらの伸び計を組み合わせることにより、ほとんどの材料と試験片でASTM E132に準拠したポアソン比の測定に適しています。また、多くの複合材料のような異方性を持つ材料の特性評価にも使用されます。 このモデルは、ユニットを所定の位置に保持するための一体型スプリングにより、試料に簡単にクリップで固定できます。0～25mm（0～1インチ）の幅または直径のあらゆるサイズの試料に対応するように調整できます。3475型はアームの厚さがわずか3.81mm（0.15インチ）で、アーム間に十分な隙間がある軸伸び計であれば、同時に使用できます（3442型ミニ伸び計のすべてのバージョンが使用できるわけではありません）。大きな半径の接点は、ユニットが試料に食い込むのを防ぎます。このモデルは、イプシロンのデュアルフレクシャー設計を採用しており、動的アプリケーションで使用できます。すべてのユニットは、両方向の測定範囲を持っています。 3475型伸び計はひずみゲージ式なので、ひずみゲージ式変換器用に設計されたあらゆる電子機器と互換性があります。多くの場合、試験機のコントローラに接続されます。伸び計用の信号調整用電子機器は、通常、試験機コントローラに付属していますが、追加することもできます。
