動的粘度計 Model 458

実験用手動式手持ち式

概要
ノモグラムディスク 型式 458 は、粘度の測定値を複数の単位系間で換算し、基準温度に応じて値を補正するための携帯型変換ツールです。粘度ノモグラムと温度依存の粘度スケールを両面に備え、直接比較できる形式で一体化しています。

変換機能
粘度ノモグラムは、基準温度15 °C〜25 °Cの粘度データを次の単位に換算します：

• cSt = mm²·s⁻¹
• cP = mPa·s
• Engler度
• Krebs-Stormer単位
• Gardner-Holdt単位
• 流出時間
  • ISO 2431（4 mm）
  • ASTM D 1200（Ford No. 3、No. 4）
  • DIN 53 211

温度依存変換
温度依存の粘度スケールは、基準温度5 °C〜30 °Cの粘度データを換算します。換算は、互いに逆方向に回転する隣接スケールの読み取り（計算尺の原理）で行い、温度係数は5.5 %/°Cを採用しています。

設計と機能

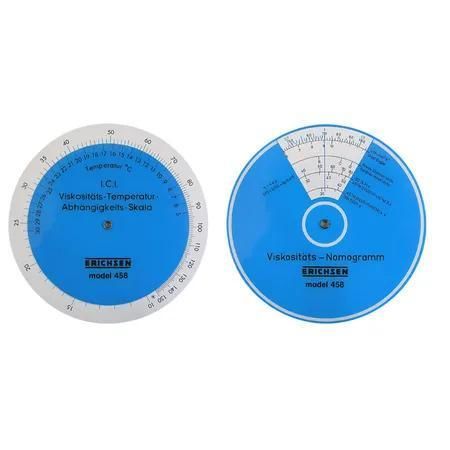

2種類のノモグラムは1つのディスクに組み合わされ、両面から使用できます。異なる粘度単位の直接比較は、指示器の読み取りで容易に行えます。動粘度（cSt = mm²·s⁻¹）と動力学粘度（cP = mPa·s）の間の換算には、0.7〜1.5 g/cm³の密度指定が必要です。使用する流体は概ねニュートン流体であることを前提としています。

付属品

• 粘度ノモグラムおよび温度依存粘度スケール（Model 458）
• ケース

技術仕様

• 注文番号：00990131
• 基準温度範囲（ノモグラム）：15 °C〜25 °C
• 温度依存スケール範囲：5 °C〜30 °C
• 換算に使用する温度係数：5.5 %/°C
• 動粘度/動力学粘度換算用密度範囲：0.7〜1.5 g/cm³
• ディスク構成：両面ノモグラム
• 想定流体：概ねニュートン流体
• 出荷：通常3営業日以内
