硬度試験用ベンチ Model 450

研磨一般的自動

概要

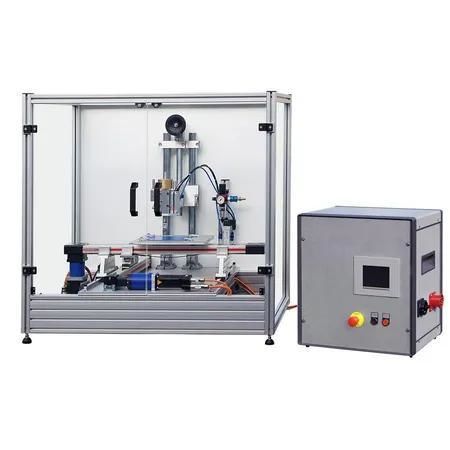

BMW/ERICHSEN準拠のモデル450スクラッチ試験機は、塗装およびプラスチック表面に対する再現性のあるスクラッチ試験を行うためのPLC制御試験システムです。本装置は、サーボモーター駆動のXY試料テーブルとユニバーサル工具把持および工具の空気供給を備えた手動Z駆動を持つ基本装置と、試験パラメータを入力するためのタッチスクリーンを備えた別置きの制御ユニットで構成されます。試験荷重は嵌合重りで変更します。

スクラッチ試験モード

• 直線引き（Line scratching）＝一回の直線移動
  • パラメータ：長さ／速度
• 擦り（Rubbing）＝同一位置での繰り返し直線移動
  • パラメータ：長さ／速度／回数
• マトリクス（Matrix）＝格子状の直線移動
  • パラメータ：x長さ／y長さ／メッシュサイズ／速度
• 円周運動（Circuit）＝一回の円運動
  • パラメータ：円径／軌道速度
• リサジュー図形（Lissajous）＝わずかな周波数差のある垂直正弦運動2つの重ね合わせ
  • パラメータ：周波数／振幅／回数

付属品

• BMW/ERICHSEN準拠 スクラッチ試験機 モデル450（基本装置および制御ユニット）
• 電源ケーブル CEE 16A（5 m）
• 締付クロー4個
• エアホース（5 m）
• 試験用先端用工具アダプタ
• ISO準拠 試験用先端（Ø 1 mm）
• 荷重（7個）
• スパナ（フォーク）2本
• 六角レンチ2本
• 取扱説明書

規格

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

技術仕様

• 駆動：電動
• 最大速度：1000 mm/s
• 電源：400 VAC、50/60 Hz；TNまたはTT方式
• 試料寸法（最大）：350 mm x 250 mm x 5 mm（L x W x H）
• 試験力：3〜30 N
• スクラッチプロファイル：Van Laar、Bosch、ISO、Clemen、BMW 等
• 試験荷重範囲：（3〜30）N //（1‑N階級）
• 圧縮空気供給：最低 5 bar、最大 10 bar
• 基本装置 実測質量（正味）：約 115 kg
• 制御ユニット 寸法（W x D x H）：約 600 mm x 450 mm x 570 mm
• 制御ユニット 正味質量：約 40 kg
• 基本装置 寸法（W x D x H）：約 1100 mm x 720 mm x 1000 mm

特性 / 仕様

• タッチスクリーンによるPLC制御操作
• サーボ駆動のXYテーブルと空気供給付き手動Z駆動
• 嵌合重りによる可変試験荷重（3〜30 N）
• 複数のプログラム可能な試験モード（直線、擦り、マトリクス、円、リサジュー）
• 研究開発および品質管理での塗装・プラスチック表面試験に対応
