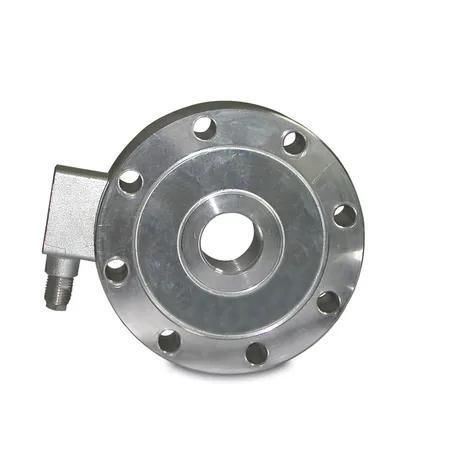

牽引/圧縮ロードセル Model 922

輪形歪みゲージ2 mV/V

製品説明
ERICHSEN製の電気式ロードセルは、最新のセンサー技術を採用しつつ、操作が容易で多様な要件に対応できる設計です。測定原理は、高品質の箔式ひずみゲージDMSの伸びを利用しています。

用途
これらの力測定機器は、引張力および圧縮力を高精度で測定する必要がある一般的な用途に適しています。例として、材料試験ERICHSEN 引張試験機 UNIMAT®および UNIMAT® + UNICONTROL®、基準測定装置、研究開発などが挙げられます。産業用途では、オートメーション、打ち込み工程の監視、接合技術などにも適しています。豊富なアクセサリプログラムを用意しています。アダプタプラグにより、表示・測定器 975 AP、980 AP、PHYSIMETER 906 MC への接続が可能です。

規格

• ISO 376

技術仕様

• 出力感度: 2 mV/V
• センサ材料: 特殊鋼
• 測定量: 力引張/圧縮
• 保護等級: IP 67
• ブリッジ抵抗: 700 Ω
• 測定原理: DMS箔式ひずみゲージ
• 絶縁抵抗: > 5 GΩ
• 基準温度: 21 °C
• 使用温度範囲定格: -10 °C +50 °C
• 保存温度範囲: -50 °C +80 °C
• 定格供給電圧範囲: 5 - 10 V
• 破断荷重定格荷重に対する比: > 200 %
• 精度ISO 376 および EN 10002-3 に準拠: クラス1
• 許容最大動的荷重DIN 50100: 定格荷重の < 70 %
• 納入品には端子が開いたケーブル約5 mが含まれます
