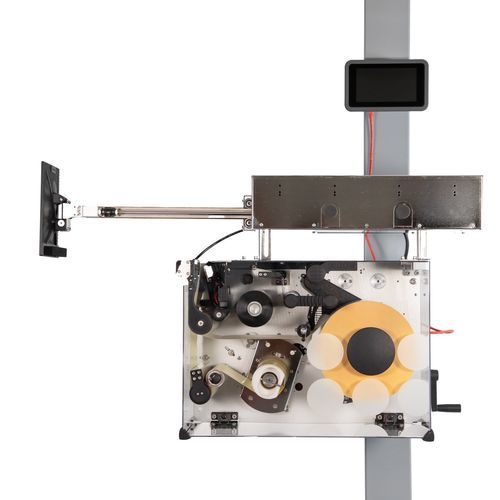

自動ラベル印刷貼り付け機 PTS

ラベル電動式

概要
製品や包装へのリアルタイムなラベル印刷と貼付けを行う電動のPrint-and-Applyラベリングシステム。各種アプリケータで構成可能で、プリンター本体は完全に電動化されており、圧縮空気を必要としません。可変データ印字（バーコード、物流・トレーサビリティ情報）と自動貼付け用途に設計されています。

主なポイント

• EIDOSによる第6世代のPrint & Applyシステム
• 完全電動アーキテクチャ — プリンターの電子部品および基本機能に圧縮空気は不要
• モジュラーでコンパクト、産業生産ライン向けの設計

印字性能
素材およびプリントヘッド幅により高い印字速度を実現します。

• プラスチック素材で最大1,000 mm/s
• 塗工紙で最大600 mm/s
• ヴェラム紙で最大500 mm/s
• 印字幅最大160 mm（6"プリントヘッド）

対応アプリケータ
対応アプリケータ例：Linear、Rotor（例：Rotor Fast）、Delta-V。一部アプリケータは動作時に6 barの圧縮空気を必要とする場合があります（ピーク40 l/min、平均消費量5〜6 l/サイクル）。

プリント＆アプライユニットの特徴

• 4"、5"、6"の交換可能なプリントヘッドを備えたモジュラー構造
• Smart X-Motor サーボアシスト技術（プリンター動作に圧縮空気不要）
• 高度なリボン節約システム
• Hot-swap機能付きの交換可能なQuickTronic X-Changer電子装置
• PC、タブレット、スマートフォンのブラウザから管理・診断可能
• PoE接続対応の7" HMIインターフェース（オプション）
• 生産稼働時間延長のため最大1,200 mのリボン巻取り対応
• 保守・消耗品交換のためのクイックアクセス設計
• 豊富な接続性：Ethernet、Wi‑Fi、RS232、USB、CAN Bus、デジタルI/O

オプション

• ラベル開始/停止機能
• 開始用フォトセル
• PC連携
• ラベルデザインソフトウェア
• ケーブルおよびインターフェースモジュール
• 貼付検査（ラベリング検証）
• 床置き用支持構造
• ブリッジ支持構造
• 安全ガード
• アプリケータパッド上のラベル有無フォトセル

技術仕様（表）
項目 — PTS — PTS-XT
印字速度（最大） — max 1000 mm/s — max 1000 mm/s
ラベル寸法（幅 x ピッチ） — up to 160 x 210 mm — up to 160 x 210 mm
印字領域 — 107、128、160 mm — 107、128、160 mm
印字方式 — サーマルトランスファー / ダイレクトサーマル — サーマルトランスファー / ダイレクトサーマル
外巻径 Ø — max 250 mm — max 350 mm
内径 Ø — 76 mm — 76 mm
電源 — 48 Vdc - 320 W — 48 Vdc - 320 W
圧縮空気 — プリンター本体は不要 — プリンター本体は不要
バーコード — 主要な1Dおよび2Dバーコード規格をサポート — 主要な1Dおよび2Dバーコード規格をサポート
プリントヘッド — 4"、5"または6"交換可能 — 4"、5"または6"交換可能

用途 / 主な業種

• 飲料
• 化学
• 化粧品
• プラスチック
• 紙・コンバーティング
• その他の産業分野

技術概要

• シリーズ / 型式: PTS
• 印字技術: サーマルトランスファーおよびダイレクトサーマル
• 最大印字速度: 最大1000 mm/s（素材依存）
• 最大印字幅: 160 mm（6"プリントヘッド）
• 外巻径（リボン）: 最大250 mm（PTS） / 最大350 mm（PTS-XT）
• 内径（コア）: 76 mm
• 電源: 48 Vdc - 320 W
• 圧縮空気: プリンター本体には不要；一部アプリケータは6 barを必要とする場合あり（ピーク40 l/min、平均5–6 l/サイクル）
• インターフェース: Ethernet、Wi‑Fi、RS232、USB、CAN Bus、デジタルI/O
• オプション: 7" HMI PoE
• ホットスワップ対応電子モジュールおよびブラウザベースの管理/診断
• リボン巻取り最大1,200 m
