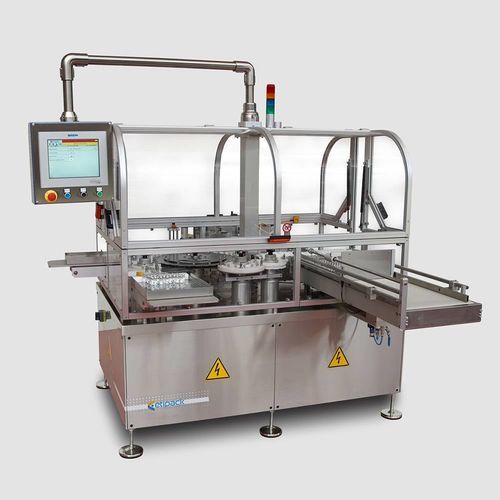

自動ラベル自動貼付機 Pharma Flexi

注射器用ボトル用バイアル

概要
円筒形医薬品（バイアル、ボトル、カープール、シリンジ）向けの高速度自動ラベリングシステム。スタンドアロンまたは生産ラインへの組込みが可能で、製品高さの変動や不安定な製品を処理しながら最大 ≤ 400 個/分のラベリング速度を実現。GMPガイドラインに準拠した設計です。

主な構成と動作
供給ベルト、間隔付け用のコクリア（オーガー）、搬送・位相保持機構、ラベリング部近傍に配置された専用ホルダを備えた回転式カルーセルで構成されます。製品通過時にラベルを貼付し、回転装置（DRP）が製品を回転させて貼付を完了します。スタンドアロン仕様では低グリップコンベアで手作業トレイからの供給に対応し、合格品・不合格品用の排出トレイを備えます。

制御と検査
傾斜可能な可動アーム上の操作パネル（HMI PC ASEM）とSiemens S7 PLCによる制御を採用し、周辺機器診断、FailSafe機能、ロット管理、イベント/アラーム報告を行います。UV（電気ルミネセンス）センサによるラベル検査ステーションを内蔵。可変データの印字用プリントユニットや、印字/上書きの検査用ビジョンシステム（OCV/OCR/バーコード）との統合が可能です。

不良品・出力管理
吸引分離を備えた2つの出力カルーセルと静的トレイ搬送により、合格品と不合格品を分離して高度な不良管理を実現します。

設計と保守
カルーセルとガイドは工具不要で手動交換でき、フォーマットチェンジが迅速です。高生産向けのEnergy 100ラベラー（Kanigen処理）は、磁気エンコーダ付きステッピングモータを採用し高速ディスペンスに適合。操作パネルから配線図や取扱説明書の参照が可能で保守を支援します。

特徴

• 塗装鋼製支持構造、制振設計および調整可能なステンレス脚
• 制御電子機器を本体に内蔵（Siemens S7 PLC）
• チルト式ステンレスアーム上のHMI PC ASEM
• 非常停止、リセット、停止、運転スイッチ
• 手動排トレイ付きの製品供給コンベア
• 最小投入荷重の検出
• 二重マイクロ調整可能な給餌コクリア
• クイックフォーマットチェンジ対応のダブル入力カルーセル
• 医薬品向け高生産ラベラー（Kanigen処理）— 巻取/交換および調整は保護外で実施
• ラベル貼付を完了する製品回転装置（DRP）
• ラベル検査用ユニークUVバリア（ラベルはUV反応性であること）
• 合格/不合格品用の静的収集トレイ
• 存在検知およびトレイ最大荷重監視
• 非潤滑空気 ≤ 6 bar の分離器、エアスイッチ、主圧力計を備えた空気供給システム
• アルミおよびポリカーボネートの安全カバー

利用可能な周辺機器

• フォーマット変更用キャビティ：18、27、36
• 微調整式コンペンセータと位置カウンタ付きTTO印字ユニット
• 印字/上書きの検査
• OCV／OCR検査
• バーコード検査
• 透明ラベル用超音波センサ

技術データ
生産速度* — ≤ 400 個/分
ラベラー型式 — 特殊ラベラー（Kanigen処理） / Energy 100
外形寸法 L × W × H — 2740 × 1940 × 2080 mm
製品直径（最小–最大） — Ø 10.75 mm – 25.00 mm
外巻径 — ≤ 380 mm
電源 — 230 V、50–60 Hz
消費電力 — 1000 W

注意
回転式ハンドリングは製品高さのばらつきに強く不安定な製品を安定化し、高速ラベリングを可能にします。カルーセルとガイドは工具不要の手動でのフォーマット変更に対応します。Etipack Pharmaラインの一部として、ラベリング、コーディング、シリアリゼーションおよびトラック＆トレース用途に適合します。

技術仕様（概要）

• 生産速度：≤ 400 個/分
• ラベラー：Energy 100 高生産ラベラー、特殊ラベラー（Kanigen処理）
• 機械寸法（L × W × H）：2740 × 1940 × 2080 mm
• 製品径範囲：10.75 – 25.00 mm
• 最大外巻径：≤ 380 mm
• 電源：230 V、50–60 Hz — 消費電力：1000 W
• 制御：Siemens S7 PLC；チルトアーム上のHMI PC ASEM
• 品質管理：ラベル有無検査用UVセンサ、上書き/OCV/OCR/バーコード用印字・ビジョン統合
• 不良管理：吸引分離付き2つの出力カルーセルと静的トレイローダ
• 適合性：GMPガイドライン準拠、CFR21対応のイベント/アラーム報告機能
