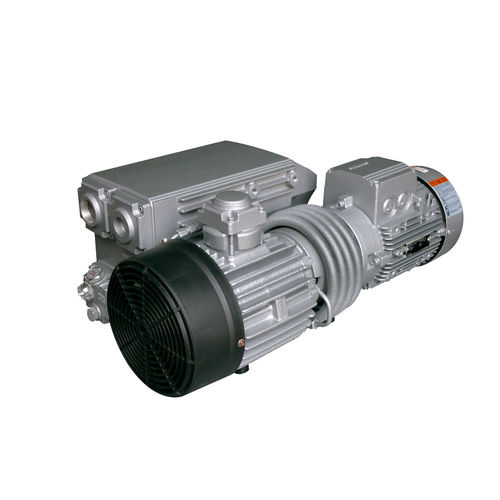

回転翼真空ポンプ EV series

潤滑一段コンパクト

EVシリーズは工業用真空ポンプです。 EVシリーズはオイル循環、シングルステージ、空冷、ダイレクトドライブです。コンパクトな設計、信頼性と耐久性、メンテナンスと操作が簡単です。空冷のため冷却水が不要で設置が簡単です。ポンプは直接駆動のため、ベルトが不要です。一体型排気フィルターユニットにより、排出される空気は99.9%オイルフリーで、運転中も快適です。 作動原理 オイルシール式ロータリーベーンポンプはロータリーベーンの原理で作動します。ローターはポンプシリンダー内に偏心して配置され、スライディングベーン用に機械加工されたスロットがあります。回転の遠心力により、ベーンはこれらのスロットからシリンダーの壁に向かって押し出されます。ガスは真空ポンプの吸入口に入り、ポンプが逆回転しないように内蔵された吸引防止バルブを通過してシリンダー内に入ります。ガスは圧縮され、ポンプハウジングと排気ボックスの間にある排気口から押し出される。オイルはシールと潤滑のためにオイルサンプから一貫してシリンダーに供給され、オイル排気セパレーター室の底にあるオイル排気フィルターを通って回収され、ポンプに戻ります。
