スポットクーリング用ボルテックスチューブ Model 3808

冷機用

説明
熱が問題となる小物部品の作業で、ダウンタイムを低減し生産性を向上させる実績のあるソリューションです。EXAIRのMini Cooler™は、工具や部品の熱蓄積を防ぐための集中的な冷気流を生成します。高速度加工に有効で、焼け、溶け、熱による破損を防止します。可動部がなく静かな動作。冷気出口は1つまたは2つから選択可能です。

用途

• 小型工具の冷却
• ニードル（針）の冷却
• ブレード（刃）の冷却
• レンズ研削

利点

• 導入・運用コストが低い
• 生産速度を向上
• 寸法許容差を改善
• 静音・コンパクト、摩耗部品なし

アクセサリ
5904 - Mini Cooler™ Single Point Hose Kit（3808に含まれる）
5905 - Mini Cooler™ Dual Point Hose Kit（3308に含まれる）
9003 - 手動ドレン付きフィルターセパレータ、1/4 NPT（3808に含まれる）
9012 - 手動遮断弁、1/4 NPT
9027 - 油除去フィルタ、1/4 NPT、24 SCFM（680 SLPM）

システム

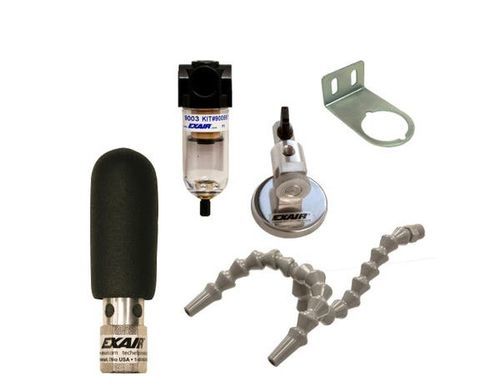

2つのシステムを用意：モデル3808（冷気出口1つ）はMini Cooler™、Mini Single Point Hose Kit、スイベル磁気ベース、取り付けブラケット付手動ドレンフィルターセパレータを含みます。モデル3308（冷気出口2つ）はMini Cooler™、Mini Dual Point Hose Kit、スイベル磁気ベース、取り付けブラケット付手動ドレンフィルターセパレータを含みます。

動作原理
Mini Cooler™はボルテックスチューブを使用し、少量の圧縮空気を同軸で逆向きに流れる2つの流れに変換します。これらの気流は熱を交換し、チューブの一端から冷気、もう一端から温風を生成します。フレキシブルホースが冷気流を冷却対象面に導きます。

仕様

• このページに表示されている型番 / SKU：P3808
• 構成：冷気出口1つ（3808）または冷気出口2つ（3308）；Mini Cooler™本体のみの型番参照（3708）
• 冷気出力（概要）：約20°F（-7°C）の冷気流により熱蓄積を防止
• 性能表値：温度出口 16°F（-9°C）
• 空気消費量：8 SCFM（227 SLPM） — 供給空気条件は100 PSIG（6.9 BAR） & 70°F（21°C）を基準
• 騒音レベル：76 dBA（3 ft / 914 mmで測定）
• 入口接続：1/4 NPT
• 動作：可動部なし；静かな動作
• 付属ホースキットの選択肢：1冷気出口または2冷気出口
