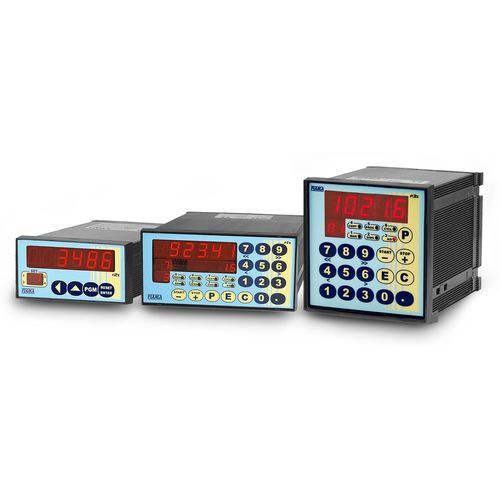

単軸ポジショナー PX series

手動リニア回転式

P_X位置決めユニットシリーズは、リレーまたはアナログ出力を備えたプログラマブルなマイクロプロセッサ単軸ポジショナで、エンコーダ、光学式ライン、磁気バンドなどのインクリメンタル変換器（P1X～P2X）または電位差位置変換器（リニアまたはロータリー）（P3X）から供給される信号を処理します。 カスタマイズされた作業プログラムを作成できるため、非常に多用途に使用できます（切断機、曲げ加工機など）。位置決め精度を最適化するために、システムの慣性、クリアランス、メカニカルカップリングの磨耗を補正するパラメータを入力することができます。位置決めは、スタート/ストップ、前進/後退、スロー/クイック、位置決め終了のリレー出力で管理されます。電圧アナログ出力は-10+10Vまたは0+10Vに設定でき、インバータやアクチュエータの制御用に4～20mAの電流出力もあります。ポジショナー入力のスタート、エマージェンシー、プリセット、ピースカウンター、カウント入力は全て光絶縁されています。 その他の機能：自動/半自動、手動、アブソリュート/ライン作業モード、99個の位置決め寸法を記憶し、順番に作業する個数とサイクル繰り返し数をプログラム可能、入出力をチェックするテスト機能、RS232またはRS485 MODBUS RTUシリアル接続。 - P1X: 16キーのキーパッドと8つの操作インジケータにより、ポジショナーの操作とセットアップがユーザーフレンドリーです。 - P2X: プログラミングは、フロントパネルの4つのキーで簡単に行えます。補助ディスプレイは、処理中のパラメータ表示に加え、2文字によるプログラミングを可能にします。
