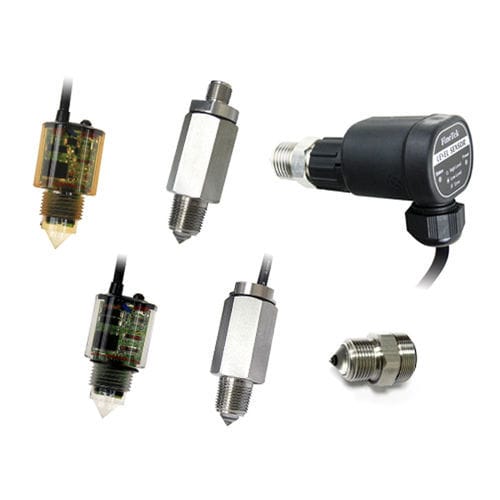

光学式レベルスイッチ SD series

液体用製薬産業用自動車用

光学式液面スイッチは、プリズムの全反射の原理を利用しています。反射または透過は、レベルアラーム出力の基本です。センサーが空気に囲まれている場合、入射角は臨界角より大きくなり、全反射が起こります。全反射された光はレシーバーに送信されます。逆に、センサーが液体に囲まれている場合は、液体とセンサー先端の材料の屈折率により、ほとんどすべての光がセンサーの前面を透過します。この原理を利用し、光学式液面スイッチの設計は光に基づいている。レシーバーは、光の反射または透過状態を検出して判断し、回路出力を決定することができます。 SDシリーズ光学式液面スイッチは、プリズムにおける光の反射原理を利用し、タンクやパイプラインなどの容器にセンサーが設置された地点における液体の有無を感知します。 説明 SDX光学式レベルスイッチ、液体レベルスイッチ SDシリーズは、センサーの先端（プリズム）に赤外光のビームを放出する光学式レベルスイッチラインです。センサー先端に液体がない場合、光はセンサーのレシーバーに反射されます。センサ先端の周囲に対象液体が存在する場合、光は液体中に屈折し、SDシリーズのレベルスイッチ受信コンポーネントから離れるため、液体の有無が判断されます。それに応じてSDシリーズの出力が作動します。これらの光学式レベルスイッチ装置は、コンパクトで費用効率が高く、さまざまな液体に最適です。 特長 可動部がなくシンプルでコンパクト LED表示 10-28VDC、115VACまたは230VAC電源バージョン
