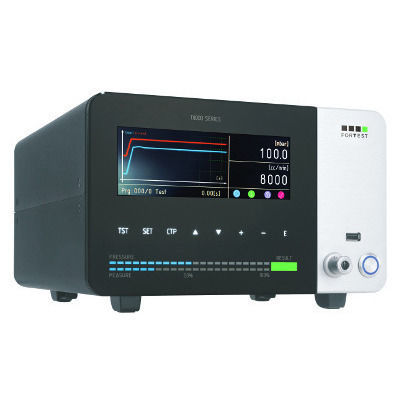

流量リークテスター T8720

絶対圧力低下式空圧式マスフロー

概要
T8720 は、固体式流量センサーと圧力センサーを組み合わせ、リークを容積モード（cc/h または cc/min）で直接測定・表示する微流量用の検漏装置です。被検体の容量設定が不要なため、容量変動の大きい部品にも対応でき、試験サイクルの進行解析が直感的に行えます。

主な特徴

• 固体式流量センサーと圧力センサーによる直接的な容積表示。
• 下限分解能 0.1 cc/h、フルスケールは機種により最大 1000 cc/min。
• 圧力降下試験と流量試験のハイブリッド動作で幅広い測定域を実現。
• 連続試験空気注入と、高容量バルブによる高速充填。
• 強化ガラス前面パネルで清掃が容易、量産ラインでの使用に適合。

接続性

• 前面 USB ホストポート：試験データ保存、バックアップ/復元、ファームウェア更新。
• USB デバイス（スレーブ）、RS232（2）、RS485、CAN、TTY を標準装備。Ethernet はオプション。
• オプションの 26 ピン補助コネクタ：4 入力 / 8 出力（プログラム可能）。
• 内部メニュー経由でサーマルプリンタ、バーコード／データマトリクスリーダー、マーキング機と連携可能。

動作モード
T8720 は継続的に試験用空気を注入し、リーク流量を直接測定します。分解能は 0.1 cc/h からで、機種により 0–200 / 0–500 / 0–1000 cc/min 等のフルスケールを選択可能です。流量測定の最大動作圧力は構成により概ね 1 bar です。

空気回路（ニューマティクス）

• 長時間の作動でも過熱しにくい高容量・耐熱のニューマティックバルブを採用。
• 被検体の迅速な充填が可能で、大容量部品の試験にも対応。
• 定期的なメンテナンスを最小限に抑える設計。

デザインと操作性

• 強化ガラスとアルミニウムの一体前面パネルで清掃が容易。
• 必要情報に絞ったグラフィックメニューで、ラボ／生産ライン双方に適合。
• プログラムの設定保存やパスワードによるユーザー管理機能。

付属品

• 外部スタートボタン
• 外部スタート／中止ボックス
• 外部 4 プログラム選択ボタン
• スタートペダル
• バーコードリーダー
• AUX 信号延長ケーブル
• エアフィルター 5μ
• M Series manager ソフトウェア
• TTY インターフェース
• シリアルプロトコル
• PC シリアルケーブル（M Series）
• 外部温度プローブ
• MIXER-07
• Software Data Manager
• Staubli メス継手
• 剥離機能付きサーマルプリンタ
• 剥離機能なしサーマルプリンタ
• AUX M Series → ET Series 変換ケーブル
• リモート Start / Abort / Good / Reject

オプション

• フロント Staubli 校正リーク接続
• フロント精密圧力調整器
• 一次圧力のオートゼロ回路
• 待機時の一次圧力読み取り
• 廃棄（リジェクト）用の二次出力（第3結果）
• リークのアナログ出力
• I/O 24 Vdc 拡張カード（8 出力、4 入力）
• 二手動（バイマニュアル）ロジック Start 入力
• Ethernet / TCP‑IP ポート
• アクティブ USB ポート（Host）
• Wi‑Fi 接続
• 無線リモートコントロールキット
• 高分解能測定（標準）
• 間接測定

技術仕様

• モデル / フルスケール例：圧力 0–0.5 bar、0.5–6 bar；流量フルスケール 0–200、0–500、0–1000 cc/min。
• 流量精度例：0–200 cc/min で 1% RDG + 0.1% FS；0–500 / 0–1000 cc/min で 1% RDG + 0.2% FS。
• 流量測定範囲：0 – FS（機種による）；分解能例：0.01、0.1、0.5 cc/min。
• リーク測定分解能は下端で 0.1 cc/h、最大測定は 1000 cc/min。
• 充填圧精度（圧力機種）：0.5% FS；充填圧分解能例：0.01 mbar、0.1 mbar。
• 対応単位：bar、mbar、psi、mmHg、mmH2O、Pa、hPa、cc/min、cc/h、l/h、l/min。
• 外形寸法：270 x 160 x 300 mm；質量：8 kg；表示：800 x 280 ピクセル。
• 使用温度範囲：5 – 40 °C。
• インターフェース：RS232: 2；RS485: 1；USB Host: 1；USB Device: 1；Ethernet はオプション。
• I/O 標準：Start、Stop、Filling、Test、Good、Reject、4BCD；補助 I/O オプション：8 プログラム可能出力、4 プログラム可能入力、4BCD。
• ユーザープログラム数：300；試験アーカイブメモリ：Advanced；パスワードロック：Yes；プログラム名：最大 16 文字。
• 計量学ノート：不確かさ計算に用いる分解能は 1 Pa。流量計の流量測定は 0 °C / 1013.25 mbar を参照した質量流量；検漏機の流量は容積流量。精度データは校正ラボ条件を基準とする。
