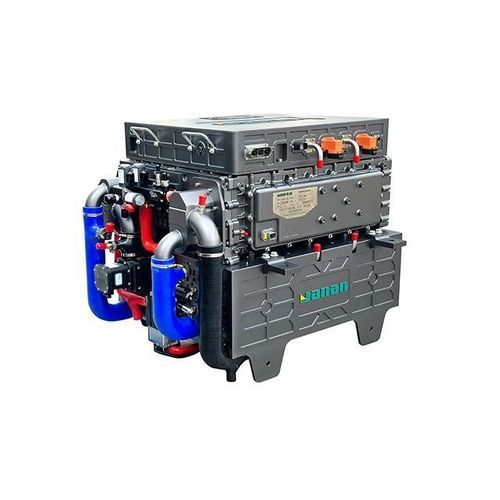

プロトン交換膜燃料電池 YNFS seriesプロトン交換膜水素車載
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 水素, プロトン交換膜
- 設置
- 車載
- 応用
- 自動車産業用, 車両用
- 出力
32 kW, 62 kW, 92 kW, 120 kW
(44 hp, 84 hp, 125 hp, 163 hp)- 電圧
最大: 750 V
最少: 450 V
- 重量
105 kg, 186 kg, 217 kg, 225 kg
(231.49 lb, 410.06 lb, 478.4 lb, 496.04 lb)- 幅
550 mm, 750 mm, 883 mm, 915 mm
(21.65 in, 29.53 in, 34.76 in, 36.02 in)- 高さ
400 mm, 580 mm, 710 mm, 729 mm
(15.75 in, 22.83 in, 27.95 in, 28.7 in)- 奥行き
674 mm, 750 mm, 812 mm, 915 mm
(26.5 in, 29.5 in, 32 in, 36 in)- 燃料圧力
最大: 2.7 bar
(39.2 psi)最少: 1.9 bar
(27.6 psi)- 使用温度
最大: 60 °C
(140 °F)最少: -40 °C
(-40 °F)
詳細
製品概要
YNFSシリーズは車載用水素燃料電池モジュールで、車両のトラクション用途を想定しています。ユニットはDC/DCコンバータを内蔵し、CAN 2.0B通信に対応、保護等級はIP67です。32～120 kWの出力オプションにより車両への組み込みが可能です。
利用可能なモデル
仕様（モデル別）
YNFS-30A
定格出力 (kW): 32
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -25
保管温度 (℃): -35~60
動作温度 (℃): -25~45
吸入圧力（barg）: 2.0/1.9 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 105
寸法（DC/DC含む）(mm): 812×550×400
YNFS-60A
定格出力 (kW): 62
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -30
保管温度 (℃): -40~60
動作温度 (℃): -30~45
吸入圧力（barg）: 2.3/2.1 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 186
寸法（DC/DC含む）(mm): 750×598×580
YNFS-90A
定格出力 (kW): 92
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -30
保管温度 (℃): -40~60
動作温度 (℃): -30~45
吸入圧力（barg）: 2.7/2.5 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 217
寸法（DC/DC含む）(mm): 915×674×729
YNFS-120A
定格出力 (kW): 120
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -30
保管温度 (℃): -40~60
動作温度 (℃): -30~45
吸入圧力（barg）: 2.7/2.5 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 225
寸法（DC/DC含む）(mm): 883×616×710
主要技術データ
YNFSシリーズは車載用水素燃料電池モジュールで、車両のトラクション用途を想定しています。ユニットはDC/DCコンバータを内蔵し、CAN 2.0B通信に対応、保護等級はIP67です。32～120 kWの出力オプションにより車両への組み込みが可能です。
利用可能なモデル
- YNFS-30A
- YNFS-60A
- YNFS-90A
- YNFS-120A
仕様（モデル別）
YNFS-30A
定格出力 (kW): 32
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -25
保管温度 (℃): -35~60
動作温度 (℃): -25~45
吸入圧力（barg）: 2.0/1.9 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 105
寸法（DC/DC含む）(mm): 812×550×400
YNFS-60A
定格出力 (kW): 62
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -30
保管温度 (℃): -40~60
動作温度 (℃): -30~45
吸入圧力（barg）: 2.3/2.1 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 186
寸法（DC/DC含む）(mm): 750×598×580
YNFS-90A
定格出力 (kW): 92
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -30
保管温度 (℃): -40~60
動作温度 (℃): -30~45
吸入圧力（barg）: 2.7/2.5 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 217
寸法（DC/DC含む）(mm): 915×674×729
YNFS-120A
定格出力 (kW): 120
電圧範囲 (VDC): 450~750
低温始動温度 (℃): -30
保管温度 (℃): -40~60
動作温度 (℃): -30~45
吸入圧力（barg）: 2.7/2.5 (H2/Air)
保護等級: IP67
通信インターフェース: CAN 2.0B
重量 (kg): 225
寸法（DC/DC含む）(mm): 883×616×710
主要技術データ
- 定格出力 (kW): 32 / 62 / 92 / 120
- 電圧範囲 (VDC): 450~750
- 低温始動温度 (℃): -25 (YNFS-30A) ; -30 (その他のモデル)
- 保管温度 (℃): -35~60 (YNFS-30A) ; -40~60 (その他のモデル)
- 動作温度 (℃): -25~45 (YNFS-30A) ; -30~45 (その他のモデル)
- 吸入圧力 (barg): 2.0/1.9 (YNFS-30A) ; 2.3/2.1 (YNFS-60A) ; 2.7/2.5 (YNFS-90A & YNFS-120A)
- 保護等級: IP67
- 通信インターフェース: CAN 2.0B
- 重量 (kg): 105 / 186 / 217 / 225
- 寸法 (mm): 812×550×400 / 750×598×580 / 915×674×729 / 883×616×710
