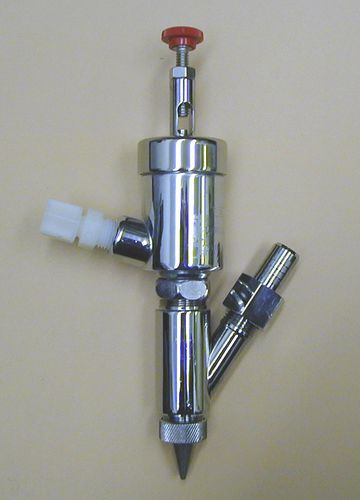

はんだ付けガン FE-71

空気式自動ピストン付

図 I — コントロールパネルからの圧縮空気が上部ガン本体に導入され、円形ピストンと取り付けられたピストンロッドがコイルスプリングに対して上向きになります。 （リザーバからの）加圧ペースト合金は、ピストンロッド先端とノズルオリフィスの間の空きスペースを埋めます。 イチジク II — タイマーの電源が切れると、圧縮空気が使い果たされ、コイルスプリングはピストンとロッドを閉じた位置に戻します。 ピストンロッドの先端は、ノズルオリフィスを通してペースト合金を置き換え、次のサイクルまで開封します。 コントロールパネルのタイマー、ペースト圧力、ピストンロッドストロークの長さを調整することで、正確なデポジットサイズが得られます。
