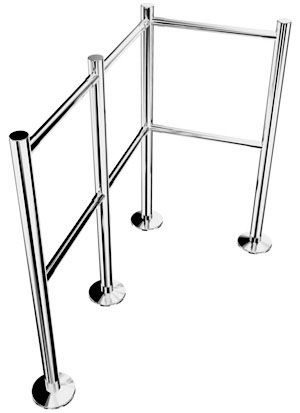

歩行者用バー SW1

固定型スチールメッシュ

目的 この鉄道システムは通行人の往来の指示が必要である区域で使用される。 柵は回転木戸、振動ゲートおよび他の歩行者の交通制御施設のような要素とともに普通使用される。 これらの柵は屋内および屋外の取付けのために適している。 SW1鉄道システムはバルコニーのまたは階段の安全柵として例えば使用されるべきではない。 構造 柵の要素は1.4301の(EN 10088)ポストが地上のソケットおよびø156mmのカバープレートが付いているø50mmの管状の要素から成っている地上の終わりのステンレス鋼から成っている。 ポストは509のmmおよび959のmmの高さで合う横木のためのソケットがと地上のステンレス鋼を模倣するカバーブランクが装備されている。 横木はソケットにポストで押し込められるø30mmの管状の要素から成っている。 アセンブリ方法 地上のソケットは4つの固定スロットを備えている。 それはHILTIの会社の付着力のアンカーを使用してアセンブリにポスト例えば推薦される。 横木は次元(長さ)を割り当てる整い、アセンブリスロットのあき、そして適切なソケットに横木の置くことの後のø4mmのリベットを使用してリベット留めによって組み立てられる。 ノート! 望ましい次元に横木の調節およびアセンブリ前提で作られるべき横木のスロットの訓練。
