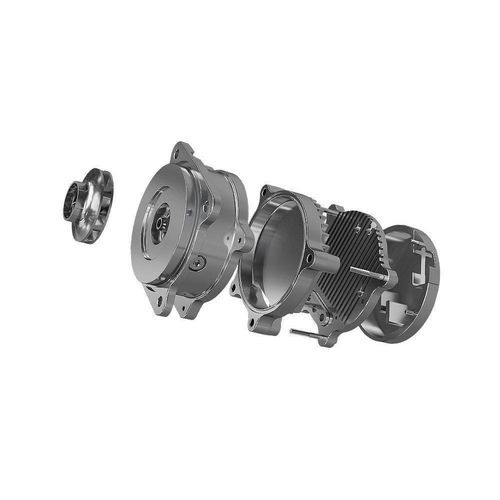

プロペラポンプ

冷却剤用電動モーター付き据え置き型

概要
Gatesのデータセンターポンプは、コンパクトな設計で流量を最大化しつつ、エネルギー効率と信頼性を考慮して設計されています。これらのポンプはGatesの熱管理技術をデータセンター冷却システムの複雑さに適用し、重要環境での性能に注力しています。

設計原則
Gatesは、用途要件と長期信頼性に基づき、電磁的・熱的・実装特性を評価して放射（ラジアル）フラックスと軸（アキシャル）フラックスのモーター構成を検討しました。トルク密度目標や統合制約がコンパクトで高効率なモーターを有利にする場合にアキシャルフラックス構成を採用しています。設計では、漏れ防止の筐体化とモーターおよび電子機器の冷却液侵入からの隔離を重視しています。

特長と利点

• データセンター冷却用途での信頼性を重視し、効率を最適化する設計。
• アキシャルフラックスモーター構造により最高の出力密度と効率を実現 — 同等のラジアルフラックス機に対して最大約25%の改善。
• ドライロータ設計：標準的なラジアル設計に比べてモーター効率、耐久性、信頼性が向上し、NVHが低減。
• 冷却液対応：PG25混合物や誘電性冷却液を含む幅広い流体に対応。
• モジュール式でスケーラブルな設計により開発期間を短縮し、カスタマイズを支援。
• デュアルマウント対応：ダイレクトマニホールドおよびシャーシマウントの両方を提供し、統合の柔軟性を確保。
• 漏れ防止でコンパクト、スケーラブルなモデルはモーター/電子機器を冷却液リスクから隔離。

三相アキシャルフラックスポンプ（製品クラスの詳細）
三相アキシャルフラックスポンプの設計は、コンパクトな筐体で高出力密度かつ高い容積流量を目指しています。制御基板ファミリは汚染防護のために絶縁されています。対応する出力および電圧範囲は製品情報に記載されています：おおよそ100 W〜6 kWの出力レンジ、DC入力電圧は約12 V〜800 V。これらのポンプは4U以上のインラック設計やサイドカー構成を想定しており、超大流量向けに20 kW以上の高出力モデルも開発中です。

用途

• 小さな筐体で高流量を必要とする4U+インラックCDU設計。
• 大流量および複数の冷却回路を扱うサイドカ―CDU（大きなプレート熱交換器と組合せる場合）。
• ラック当たり非常に高いL/minが求められる超大流量の液体冷却タワーやラック。
• 差圧が低い条件で高容積流量が必要な二次ループや施設用水の揚水用途。

リソースとツール
本製品ファミリ向けの製品ドキュメントやサポート資料が用意されており、セールスシートやデータセンターソリューションのファミリーブローシャーが含まれます。エンジニアリングツールや計算機（流量/圧力、ThermalProガイダンス）も提供され、適切なポンプ選定やシステムレベルの性能トレードオフの評価を支援します。

技術特性 / 仕様

• モーター位相構成：アキシャルフラックスモーターアーキテクチャ（ドライロータオプションあり）。
• 出力密度：同等のラジアル設計に対してモーター効率が最大約25%向上。
• 出力範囲（参考）：約100 W〜6 kW（製品ファミリのバリエーション）；20 kW以上の設計は開発中。
• 入力電圧（参考）：約12 V〜800 V DC（製品別バリエーション）。
• 取付オプション：ダイレクトマニホールドおよびシャーシ（デュアルマウント対応）。
• フォームファクタ：4U+ラックおよびサイドカー構成に適した、コンパクトで漏れ防止、スケーラブルなモデル。
• 流体互換性：PG25や誘電性冷却液を含む広範な冷却液に対応する設計。
• 保護：汚染防止を強化し、電子機器を冷却液侵入から隔離するための絶縁制御基板オプション。
• 対象ユースケース：インラックCDU、サイドカーCDU、超大流量データセンター冷却、二次ループおよび施設用水ポンプ。
