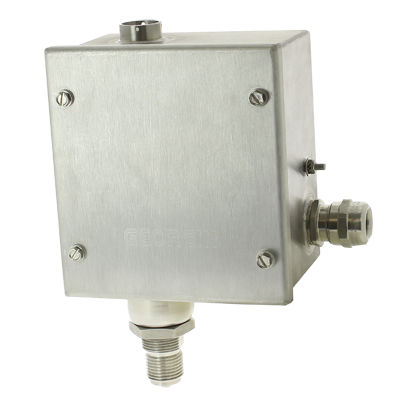

ダイアフラム圧力スイッチ FX series
ベローズブルドン管式

ダイアフラム圧力スイッチ
ダイアフラム圧力スイッチ
お気に入りに追加する
商品比較に追加する

特徴

技術
ダイアフラム, 差, ベローズ, ブルドン管式
その他の特徴
ステンレス鋼, 防爆, 相対圧力用, 高い安全性, SIL
温度

最大: 150 °C (302 °F)

最少: -40 °C (-40 °F)

圧力範囲

最大: 1,000 bar (14,503.77 psi)

最少: -1 bar (-14.5 psi)

詳細

範囲: 」-1〜1000bar(相対圧力) 」0〜100bar(差圧) ケース:316ステンレス センシングエレメント: 」ステンレス鋼ベローズ 」NBR、FKMまたはEPDMダイアフラム 」ステンレス鋼ブルドンチューブ スイッチ:1または2変更(SPDT) オプション: 」安全ハウジング(ATEX/IECEx) 」内因性安全(近日) 」SIL機能(近日) 特性 ゲージ、絶対または差圧制御 温度制御:直接電球またはキャ ピラリー経由電気接点または空気圧信号出力 保護爆発リスクを伴う領域のための (ATEX) 防爆エンクロージャ 内因性安全性の 向上防 爆接触 建設安全性 AppLICATIoNS 熱や原子力発電の 石油産業, 掘削から精製 化学薬品まで、石油化学 天然または液化ガス輸送および貯蔵 ガス過給 ガス、蒸気または油圧タービン ディーゼルエンジン、ポンプおよびコンプレッサー 造船商人または軍事海軍 蒸気回路、炉およびバーナー レール輸送ブレーキ安全 サイロ 水処理 作動原理 圧力または温度は、センシング素子(SE)に適用され、その位置が変化し、可撓性アーム(FA)に作用する。 このようにして生成される力は、ばね(RS)によってバランスがとれています。 これが、セットポイントの調整方法です。 セットポイントに近づくにつれて、力の変化はバランス(FA)を乱し、接触に作用する。 フレキシブルアーム(FA)に作用する第2のスプリング(DBS)は、スイッチの偏差を増加させます。

---
