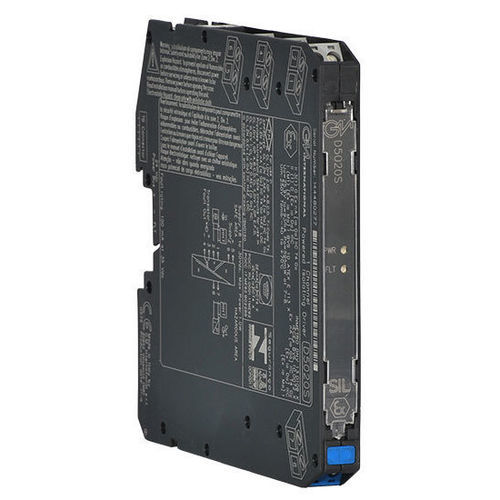

アナログシグナルコンディショナー D5020S

4-20 mA絶縁DINレール

アイソレート・ドライバD5020モジュールは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適した高信頼性アナログ出力インターフェースです。安全エリアにあるコントローラから危険エリアにある負荷に4-20 mAの信号を絶縁して転送します。高い出力容量と入力端子間の低ドロップを兼ね備えています。この回路は、HART®スマートポジショナー用の双方向通信信号を可能にします。SIL 2 / SC 3ゾーン0/Div.1への出力ゾーン2/Div.への設置24～20 mA入力、出力信号HART®互換ライン＆負荷短絡/開回路検出PLC AOへのフィールドフォルトミラーリングDIPスイッチによるフィールドプログラマビリティ高精度3ポート絶縁、入力/出力/供給技術仕様：供給：電圧：公称24 Vdc（18～30Vdc）、逆極性保護。消費電流： 35 mA @ 24 Vdc35 mA @ 24 Vdc、20 mA出力、500 Ω負荷時、代表値。許容損失： 0.65 W @ 24 Vdc、20 mA出力、500 Ω負荷時、typical.Input：タイプ：入力：タイプ：4～20mA、電圧降下≦2.5V、通常動作時逆極性保護、故障状態検出時≧5kΩインピーダンス（10～30Vdcで≈2mAシンク）：タイプ：出力：タイプ：4～20mA、最大700Ω負荷時。700Ω負荷時。応答時間：25ms（0～100%ステップ変化）：短絡検出はディップスイッチで無効にできる。短絡出力：負荷抵抗 < 50 Ω または < 100 Ω ディップスイッチで選択可能（フォルトを検出するために強制的に≈2 mA）。オープン出力：負荷抵抗 > (21 V / ループ電流) -300 Ω (例：ループ電流 = 20 mAの場合：負荷抵抗 > (21 V / 20 mA) -300 Ω = 750 Ω)。故障信号：電圧フリーNE SPST光結合オープン・コレクタ・トランジスタ（故障状態では出力は非通電）。オープンコレクタ/ドレイン定格：100 mA @ 35 Vdc (≤ 1.5 V電圧降下)。漏れ電流: ≤ 50 μA @ 35 Vdc。応答時間: ≤ 30 ms.パフォーマンス：性能: ≤ 30 ms。条件：24V電源、250Ω負荷、周囲温度23±1℃。校正精度：≦± 0.1 % FSR。直線性精度：≦±0.1 % FSR。温度影響：≤ ± 0.01 % FSR、ゼロ/スパンで1 °Cの変化：テスト電圧：I.S. Out/In 2.5 kV; I.S. Out/Supply 2.5 kV; I.S. Out/Fault 2.5 kV; I.S. Out/I.S. Out 500 V; In/Supply 500 V; In/In 500 V; Fault/In 500 V; Fault/Supply 500 V; Fault/Fault 500 V.Environmental conditions：動作温度：-40～+70 °C.保管温度: -45 から +80 °C.Safety 記述：装置：関連機器およびノンスパーキング電気機器。安全パラメータ: Uo = 25.9 V, -45～+80端子 7-8, 9-10 において、Uo = 25.9 V, Io = 93 mA, Po = 595 mW。Um = 250 Vrms または Vdc, -40 °C ≤ Ta ≤ 70 °C.Mounting：タイプ：タイプ：DINレール35mm、電源バス付きまたは電源バスなし、またはカスタム端子付き。ボード。重量：約130g 接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅12.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
