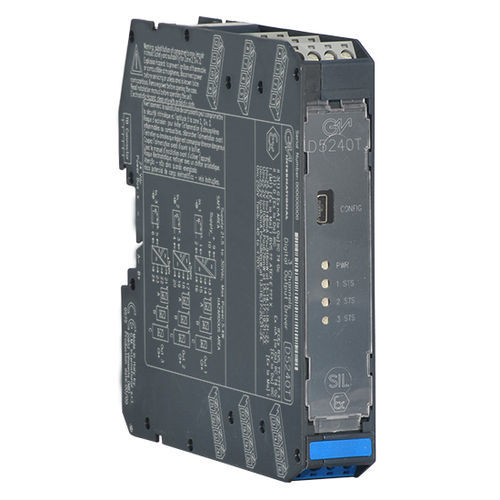

信号アイソレーター D5240T

電流電源デジタル出力

I.S.S.SIL2バスパワードデジタル出力ドライババスパワードデジタル出力アイソレータD5240は、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。安全エリアにある制御信号から、危険エリアにある電磁弁、プラントオペレータに警告するための視覚的または聴覚的アラーム、またはその他のプロセス制御デバイスを駆動することができます。また、測定機器やプロセス制御機器に電源を供給するスイッチング電源としても使用できます。各チャンネルには、3つの基本出力回路が選択可能で、異なる安全パラメータにより、市場の大半の機器とのインターフェースが可能です。SIL 2 / SC 3ゾーン0への出力ゾーン2への設置NE負荷のためのバス電源出力短絡防止モニタ＆コンフィギュレーションのためのModbus RTU RS-485完全にプログラム可能な動作パラメータ3ポート絶縁, 入力/出力/供給高密度, 3チャンネル/ユニットステータス.SIL 2 / SC 3ゾーン0への出力ゾーン2への設置NE負荷のためのバス電源出力短絡防止モニタ＆コンフィギュレーションのためのModbus RTU RS-485完全にプログラム可能な動作パラメータ3ポート絶縁, 入力/出力/供給高密度, 3チャンネル/ユニットステータス：ACTIVEChannels：3技術データ電源タイプ公称24 Vdc（21.5～30Vdc）、逆極性保護消費電流175 mA @ 24 Vdc、35 mA出力（3つの出力すべてがアクティブ）、標準消費電力2.7 W @ 24 Vdc、35 mA出力C（3つの出力すべてがアクティブ）、標準。入力タイプロジック・レベル逆極性保護電圧範囲0 V ≤ OFF ≤ 5 V、18 V ≤ ON ≤ 30 V.消費電流13.45 mA @ 24 Vdc、typical.出力図タイプは取扱説明書を参照.短絡電流≥ 35 mA/チャンネル.Response time≤ 15 ms.Modbus interfaceTypeModbus RTU RS-485 up to 115.2 kbps for monitor/configuration/control.IsolationTest VoltageI.S. Out/In 1.5 kV; I.S. Out/Supply 1.5 kV; Out/Modbus 1.5 kV; In/Supply 500 V; In/In 500 V; In/Modbus 500V。環境条件動作温度-40～+70 °C.保存温度-45～+80 °C.安全説明機器関連機器および非スパーキング電気機器安全パラメータ端子13-14、17-18、21-22でUo = 25.2 V、Io = 146 mA、Po = 916 mW。端子13-15、17-19、21-23でUo = 25.2 V、Io = 108 mA、Po = 676 mW。端子13-16, 17-20, 21-24でUo = 25.2 V, Io = 93 mA, Po = 580 mW。詳細は取扱説明書を参照のこと。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus or on custom Term.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅22.5 mm、奥行き123 mm、高さ120 mm：3電源：消費電流：175 mA @ 24 Vdc (21.5～30 Vdc)、逆極性保護：消費電流：175 mA @ 24 Vdc、35 mA出力（3出力すべてアクティブ）、標準消費電力：2.7 W @ 24 Vdc、35 mA出力C（3出力すべてアクティブ）、標準入力：ロジック・レベル逆極性保護電圧範囲：0 V ≤ OFF ≤ 5 V, 18 V ≤ ON ≤ 30 V短絡電流: ≥ 35 mA/チャンネル応答時間: ≤ 15 msModbus RTU RS-485 最大115.2 kbpsモニター/構成/制御用絶縁：I.S. Out/In 1.5 kV; I.S. Out/Supply 1.5 kV; Out/Modbus 1.5 kV; In/Supply 500 V; In/In 500 V; In/Modbus 500V動作温度: -40 to +70 °C保存温度: -45 to +80 °CDIN-レール35 mmマウント重量: 約175 g寸法：幅22.5mm、奥行き123mm、高さ120mm
