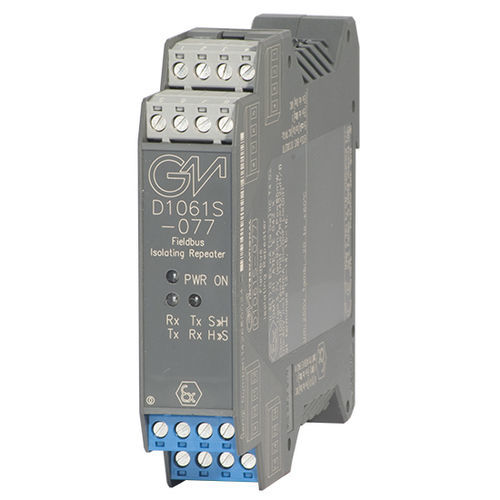

通信反復ディスプレイ D1061S-077

RS-485トランスミッション電流

DIN-Rail RS422 / RS485 Fieldbus Isolating Repeater type D1061S-077は、危険区域にある本質安全防爆仕様のRS422 / RS485機器と、安全区域にあるRS232 / RS422 / RS485コントローラを分離するために使用します。伝送速度はDIPスイッチで1.2Kbit/sから1.5Mbit/sまで調整可能です。終端インピーダンスは、ユニット内部でDIPスイッチにより選択可能（危険エリア側、安全エリア側ともに200Ω値）。セーフエリアでのRS422/RS485接続は、本体の端子台とSUB D 9極メスコネクタで行います。RS232接続は、SUB D 9極メスコネクタのみです。ゾーン0 (ゾーン20)からの入出力、ゾーン2への設置。RS422 / RS485 危険区域I.S.信号。RS232 / RS422 / RS485 安全区域信号。最大1.5Mビット/秒の伝送速度。3ポート絶縁、入力/出力/供給。EN61000-6-2、EN61000-6-4に対するEMC互換性。Vrms (Um)最大電圧。バリアに関連する機器に許容される：24Vdc公称（20～30Vdc）、逆極性保護、電圧制限内のリップル≦5Vpp。消費電流：100mA（1.5Mビット/秒の伝送速度時、代表値）。消費電力：24V供給、1.5Mビット/秒の伝送速度で2.0W（代表値）。最大消費電力：30V電源、1.5Mbit/s伝送速度時、2.8W.入出力I.S. 危険区域：RS422/RS485本質安全防爆接続（EIA RS422-AおよびEIA RS485適用規格）。終端インピーダンス：200Ω DIPスイッチで選択可能。伝送速度：1.2、2.4、4.8、9.6、14.4、19.2、38.4、57.6、93.75、115.2、187.5、375、500、750Kbit/sまたは1.0、1.5Mbit/s DIP-switch設定可能。伝送ケーブル長：93.75 Kbit/sまで≤1200 m、187.5 Kbit/sまで≤1000 m、500 Kbit/sまで≤400 m、1.5 Mbit/sまで≤200 m。接続：プラグイン・ディスコネクト・スクリュー端子台により、2.5 mm²までの終端に対応、ケーブル接続用にシールド端子台あり：RS232 / RS422 / RS485接続（EIA RS232-C、EIA RS422-A、EIA RS485適合規格）。RS422 / RS485 終端インピーダンス: 200 Ω ディップスイッチで選択可能.RS422 / RS485 伝送速度：1.2、2.4、4.8、9.6、14.4、19.2、38.4、57.6、93.75、115.2、187.5、375、500、750 Kbit/sまたは1.0、1.5 Mbit/s DIP-スイッチで設定可能。RS422 / RS485 伝送ケーブル長: ≤ 1200 m ～ 93.75 Kbit/s, ≤ 1000 m ～ 187.5 Kbit/s, ≤ 400 m ～ 500 Kbit/s, ≤ 200 m ～ 1.5 Mbit/s.RS422 / RS485 接続：プラグイン式ディスコネクト・スクリュー端子台により、2.5 mm² までの終端、またはSUB D 9極メスコネクター（SUB D 9極オスコネクターが必要）、DIPスイッチで設定可能。RS232 伝送速度：1.2、2.4、4.8、9.6、14.4、19.2、38.4、57.6、93.75、115.2 Kbit/s DIP スイッチで設定可能。RS232伝送ケーブル長: ≤ 15 m 最大115.2 Kbit/s.RS232接続：SUB D 9極メスコネクター（SUB D 9極オスコネクターが必要）：テスト電圧: I.S. RS422-RS485 / RS232-RS422-RS485 1.5 KV; I.S. RS422-RS485 / Supply 1.5 KV; RS232-RS422-RS485 / Supply 500 V.環境条件：動作温度範囲 -20～+60 °C、相対湿度最大 90 %（非凝縮）、最高温度 35 °C. 保管温度範囲 -45～+80 °C、相対湿度最大 90 %（非凝縮）、最高温度 35 °C.保管温度範囲 -45～+80 °C.Safety 記述：安全パラメーター安全パラメーター：端子13-14および15-16において、Uo/Voc = 3.7 V、Io/Isc = 93 mA、Po/Po = 85 mW。端子13-14および15-16において、Ui/Vmax = 30 V、Ii/Imax = 136 mA、Ci = 0 nF、Li = 0 nH。Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Mounting：EN/IEC60715 TH 35 DINレール。重量: 約 170 g. 接続: 極性プラグイン・ディスコネクト・スクリュー端子台で、最大 2.5 mm² までの終端に対応、SUB D 9 極 (DB9) DIN 41652 メスコネクター（RS232、RS422、RS485 セーフエリア接続用のみ）。場所セーフエリアまたはゾーン2、グループIIC T4設置。保護等級：IP 20.寸法幅22.5 mm、奥行き99 mm、高さ114.5 mm。
