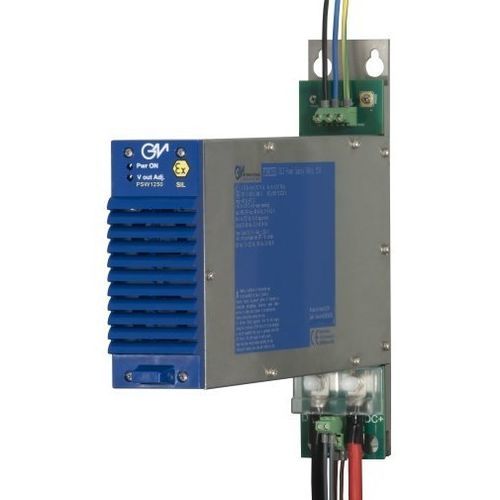

壁掛け電源 PSW1250

AC/DC制御調節可能

電源タイプPSW1250はステンレススチールAISI 304製です。DC24V、50A出力です。PSW1250はパラレル接続が可能で、負荷分散回路により、電流負荷を各電源に均等に分配し、信頼性を高め、内部消費電力を低減します。IEC 61508:2010に準拠したNE負荷のSIL 3で、PSW1250モジュール1台または冗長構成のPSW1250モジュール複数台を使用します（詳細はISM0220を参照）。IEC 61508:2010 に準拠した ND 負荷の SIL 1、PSW1250 モジュール 1 台使用時（詳細は ISM0220 を参照）。IEC 61508:2010 に準拠した ND 負荷の SIL 2、冗長構成の PSW1250 モジュール複数台使用時（詳細は ISM0220 を参照）。系統能力 SIL 3.力率補正.ゾーン 2/Div. 2 危険場所への設置.EN61000-6-2、EN61000-6-4 に対する EMC 適合性.ATEX、IECEx、UL & C-UL、TÜV 認証.TÜV 機能安全認証.海上アプリケーション用にテスト済み.PSW1250 モジュール用に 24 Vdc、50 A の高精度の安定化出力.低電圧および過電圧アラーム監視.3過電圧冗長保護.負荷共有による冗長並列接続.ショットキーダイオードをMosfet Active Ideal Diodeに置き換えることにより、電力損失を低減（並列/冗長構成時）.効率89%（230Vac入力、24Vdc出力、全負荷時）.周囲温度と出力電力に応じたファン速度制御.動作を中断することなく高負荷ヒューズを切断可能.電子部品の熱帯化.技術仕様：AC入力電圧：公称110～240Vac（±10%）、周波数範囲48～62Hz.力率補正（AC入力）： 0.力率補正（AC入力）：98 typ.@230Vac、0.995 typ.@115Vac、全負荷。効率@24Vdc出力（全負荷）：89%以上@230Vacおよび86%@115Vac：AC入力電流（全負荷時正弦波）@24Vdc出力：150W@230Vac、195W@115Vac： 14.AC入力電流（正弦波）@24Vdc出力：2A@100Vac、12.2A@115Vac、6.1A@230Vac.突入電流：37Aピーク@264Vac、32Aピーク@230Vac、16Aピーク@115Vac.AC入力接続：4mm²ワイヤーに適したネジ端子ブロック.入力から出力への絶縁：2500Vrms（ルーチンテスト）.入力からアース接地への絶縁：1500Vrms（ルーチンテスト）.Earth-Groundから出力への絶縁：500 Vrms（ルーチンテスト）.Output または地球地面への欠陥の接触の分離：出力電圧：24 Vdc（21～28Vdcに調整可能）： 0.100% の負荷 change.Stability のための 4%: 20% のライン電圧 change.Ripple のための 0.01%: ≤ 250 mVpp.Output の流れ: 50 の A の体言（@24Vdc の out）。出力電力：公称1300Wまで（@28Vdc out）。出力立ち上がり時間：2.5 sDynamic Response：0～100%の負荷変化に対して2ms（オーバーシュート±Vout設定の1.5%）出力接続：フル負荷時のホールドアップ時間：20ms（AC入力）：20ms（AC入力）。過電圧保護：出力は30Vdcに制限され、さらに30Vdcで過電圧保護のための2つの冗長バール。出力良好：19.5V≦Vout≦29.5VS信号：電圧フリーSPST通常通電リレー（接点クローズ）、過/低電圧状態で非通電（接点オープン）。接点定格：2 A 50 Vac 100 VA、2 A 24 Vdc 48 W（抵抗負荷）信号接続：2.5 mm²ワイヤーに適したネジ端子台動作温度制限：-40～+70°C-50°C以上65～70%負荷で直線的にディレーティング相対湿度制限：95%、55°Cまで輸送、保管温度制限：-45～+85°C最大高度：2000 m a.s.l.取付け：重量：約3.5 Kg.設置場所：安全区域/非危険区域またはゾーン2、グループIIC T4またはクラスI、ディビジョン2、グループA、B、C、D、T4.保護クラスへの設置：IP 20、オープンタイプ：幅60.70mm、奥行き362.53mm、高さ261mm。
