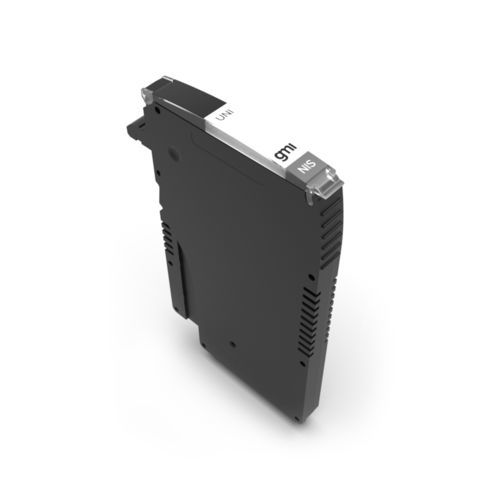

SIL2ユニバーサルトランスミッター X1-NIS-UNI-01-S

DINレール

Universal X1-NIS-UNI-01モジュールは、高リスク産業の安全関連システムでSIL 3またはSIL 2レベル（アプリケーションによる）を必要とするアプリケーションに適した高信頼性インターフェースです。高い柔軟性により、2線式アクティブ/パッシブ4-20 mA (AI)、スマートポジショナー (AO)、スイッチおよび近接検出器 (DI)、ならびにソレノイドバルブおよびその他のプロセス制御機器 (DO) をインターフェースできます。HART®通信は、アクティブおよびパッシブトランスミッタ、I/Pの両方に対応しています。モジュールは常に電流をシンクし、終端ボードはソースループへの使用を拡張します。プログラム可能なラインと負荷のオープン/ショート回路検出と範囲外電流フォールトも提供されます。モジュールは、再プログラミングすることなく、自動的にアプリケーションに適合します。必要であれば、構成ソフトウェアを通じて再較正することができます。メンテナンス作業を容易にするため、フィールド・デバイスは2ポジションの挿抜機構で切り離すことができます。本製品には専用のターミネーションボードが必要です。アプリケーションによってはSIL 3/2 / SC 3ゾーン2 / ディビジョン2に設置メンテナンス作業を容易にするループの切り離しAI、AO、DI、DOアプリケーションに最適（設定なし）HART®対応（パッシブおよびアクティブAI/AOループ）ラインおよび負荷の短絡/開回路プログラム可能診断プログラム可能なしきい値による範囲外フォルト設定ソフトウェアによるデジタル校正が可能入力および出力の短絡防止DCS/PLC UNIカードへのフィールド・フォルト・ミラーリング高精度3ポート絶縁、入力/出力/供給技術仕様：AI 電力消費： 0.8 W（通過Tx）、1.0 W（動作Tx）、20 mA、24 V + 250 Ω out @ 24 Vdc、typical.AO 消費電力： 0.75 W、I/P出力20 mA時。DI 許容損失： 0.24 Vdcで短絡入力時、9 W（代表値）： 1.システム電源タイプ：システム電源タイプ： 公称24 Vdc（18～30 Vdc）.AI 消費電流：AO 消費電流：32 mA（パッシブTx）、18 mA（アクティブTx）、20 mA @ 24 Vdc、標準：30 mA、I/P出力で20 mA、標準：30 mA @ 24 Vdcの短絡入力時、typical.DO 消費電流：システム入出力タイプ：電流0～40mA、フィールドからミラーリング。応答時間：5ms最小電圧：15V（AI、DI、DO使用）最大電圧：30V（すべてのアプリケーション）フィールド入出力タイプ：電流制限：AI：電流4～20 mA、パッシブまたはアクティブTx + HART.AI パッシブTxライン電圧：最小15.5 V @ 20 mA.AI アクティブTx電圧降下：最大6.5 V @ 20 mA.AO： 電流4～20 mA + HART.AO 最大負荷：600Ω.DI：8V/1kΩ標準、NAMUR規格に準拠.DO：0～40mA、40mA（60℃）から35mA at（70℃）への線形ディレーティング.DO出力電圧：最小8.5V @ 40mA.フォルト・タイプ：フォルト・シグナリング：DCS/PLC IO上の共通フォルト＆フォルト・ミラーリング。条件校正精度：≦±20μA.直線性精度：≦±20μA（4～20mA）、±60μA（0～40mA）.温度影響：≦±2μA/℃.絶縁テスト電圧：フィールドInOut/システムInOut 2.5 kV; フィールドInOut/システム供給2.5 kV; システムInOut/システム供給500 V.動作温度: -40～+70 °C保管温度: -45～+80 °C.Mounting Type：重量：約50 g。寸法：幅10 mm、奥行き80 mm：幅10mm、奥行き80mm、高さ120mm。
