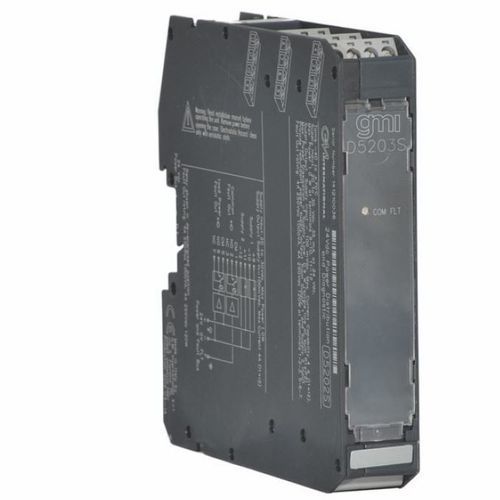

診断用工具 D5203S

DINレール用診断モジュールD5203は、SPDTリレーを介してパワーバスから共通フォルト信号を繰り返すために使用されます：ACTIV技術データ電源タイプ公称24 Vdc（18～30Vdc）、逆極性保護。消費電流10 mA @ 24 Vdc（リレー通電時、標準）消費電力0.25 W @ 24 Vdc（リレー通電時、標準）電源バス経由の接続LED共通フォルト（赤）。フォールト累積フォールト累積フォールト表示（バス上の任意のモジュールのフィールド回路のショートまたはオープンの存在について）フォールト信号1電圧フリーNE SPDTリレー接点（フォールト状態では非通電）接点材質Ag合金（Cdフリー）接点定格4 A 250 Vac 1000 VA、4 A 250 Vdc 120 W（抵抗負荷）DCおよびAC負荷遮断容量取扱説明書を参照してください。機械的/電気的寿命5 * 10⁶ / 3 * 10⁴動作、代表値.動作/解除時間8 / 4 ms、代表値.絶縁テスト電圧リレー接点グループ/電源1.5 kV.環境条件動作温度制限-40～+70 °C.保管温度制限-45～+80 °C.取り付けタイプDINレール35 mm、パワーバス付き。寸法幅22.5 mm、奥行き123 mm、高さ120 mm.認証：EMC：D5000/D6000 EAC EMC適合宣言（ユーラシア共同体、ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)海事：D5000シリーズ用DNV海事証明書TAA00001U0（国際、TAA00001U0、DNV-GL、2024-04-02）適合宣言：EU安全エリア用D5000リレー適合宣言G3適合宣言図面：3d_drawing_D5200_dwg, 3d_drawing_D5200_stpDimensions:幅22.5 mm、奥行き123 mm、高さ120 mm接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm² (13 AWG)までの終端に対応重量：約170 g動作温度：-40～+70 °C保管温度：-45～+80 °C
