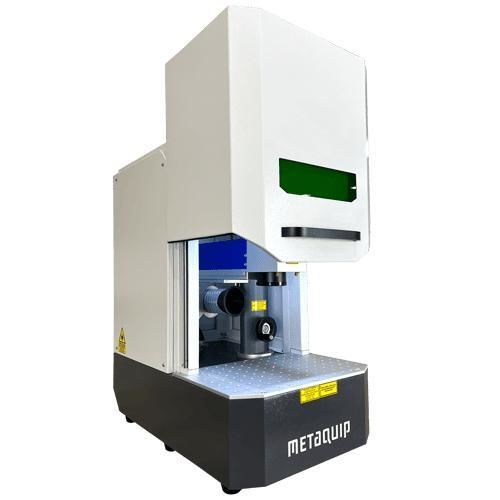

パルス ファイバー　レーザー刻印・彫刻機 MQ-FBLC-30W

プラスチック金属アルミニウム

概要
MetaQuip Desktop Cliche は、タンポ印刷用の版（クリシェ）を迅速、柔軟かつコスト効率よく作成するためのコンパクトなデスクトップレーザー彫刻機です。密閉型のデスクトップユニットは静音で動作し、HEPA フィルターを備えた産業用排気装置を標準で搭載し、清潔な作業環境を維持します。

主な特徴

• 主な用途：タンポ印刷用ブロック／クリシェの製作。
• 彫刻・マーキング：貴金属を含む金属や各種プラスチックへの恒久的で迅速かつクリーンなマーキング。
• 用途分野：クリエイティブ業界、宝飾、産業用マーキング（指輪、小型部品、前面パネル、銘板）。
• レーザー出力：標準 30 W（20 W オプション）。
• 加工エリア：100 x 100 mm（70 x 70 mm レンズオプションあり）。
• クリシェホルダー：プレートの迅速かつ正確な配置を実現。
• 排気：HEPA フィルター付き産業用排気装置を標準搭載。
• 認証：CE 認証。密閉筐体により安全に使用可能（レーザークラス 3R）。

動作とソフトウェア
本機はパルス高出力の Raycus ファイバーレーザー（1064 nm）と XY スキャンヘッドを採用しています。焦点高さはワークの高さに応じ手動で調整します。付属の EzCAD ソフトウェアによるPC制御を標準とし、LightBurn はオプションです。対応フォーマット：AI、DXF、BMP、JPG、PNG、TIF など一般的なベクター／画像形式。TrueType／SHX／JSF／DMF フォント、バーコード、可変テキスト、基本的な IO 操作に対応します。

設計と作業領域

• コンパクトな密閉筐体：安全な操作を可能にするスライドドアを内蔵。
• 機械外形寸法：62 x 37 x 72 cm（L x W x H）。
• 内部作業領域：29 x 25 x 23 cm。Z 軸手動調整 0–400 mm、最大ワーク高さ 200 mm。

材料と精度

• 対応材料：銀、金、チタン、ステンレス、アルミニウム、合金および各種プラスチック。
• 精度：1064 nm における非常に小さいスポットサイズで高解像度を実現；再現性 ±0.001 mm；最小スポット直径 0.01 mm。

安全性と環境

• 密閉モデル：スライドドアによりレーザー放射を封じ込めます。
• 排気・ろ過：前面および HEPA フィルタを備えた産業用排気装置を供給；ISO 15012-4:2016 に準拠した粒子・蒸気の除去性能。

付属品

• 密閉型デスクトップレーザー機（100 x 100 mm レンズ）。
• EzCAD2 ソフトウェアおよび製品／ソフトウェアマニュアル（オランダ語、英語、ドイツ語で提供）。
• HEPA フィルター付き産業用排気ユニット。

オプション

• 別仕様レンズ（70 x 70 mm）、ソフトウェアをインストールしたノートPC、指輪や円形物用回転モジュール、LightBurn ソフトウェアオプション。

仕様

• 作業領域：100 x 100 mm（オプション 70 x 70 mm）。
• レーザー種別：パルス高出力 Raycus ファイバーレーザー。
• 波長：1064 nm。
• 繰返し周波数：20–100 kHz。
• レーザー出力：標準 30 W（20 W オプション）。
• 出力制御：0–100%。
• 最小スポット直径：0.01 mm。
• 最小線幅：0.01 mm。
• マーキング速度：0–12,000 mm/s。
• 文字彫刻速度：> 800 文字/s。
• 再現性：±0.001 mm。
• マーキング深さ：0.01–1 mm。
• 冷却：空冷。
• 供給電圧：230 Vac ±10%、50–60 Hz。
• 消費電力：< 500 W。
• ワークテーブル：Z 軸手動 0–400 mm、最大ワーク高さ 200 mm。
• 筐体：密閉モデル（フットペダル接続）。
• 外形寸法（L x W x H）：62 x 37 x 72 cm。
• 重量：50 kg。
• 制御：EzCAD による PC 制御（LightBurn オプション）。
• 動作温度：13–28 °C；環境対応温度：−40–70 °C。
• 保証：2 年（レーザー源寿命見込み 50k–100k 時間、使用状況により変動）。
