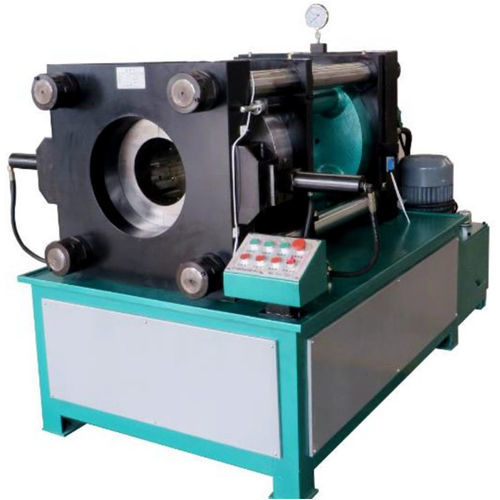

パイプ用圧着機

コネクター自動

圧着機は機械的な半径方向圧縮を使用します (熱可塑性樹脂ライナーと繊維補強材を保護するため、熱/溶接は避けられます)。まず、RTP端部を適合する金属製圧着フィッティングに挿入し、機械の分割ダイをフィッティングの外面に合わせ、同心度を確認します。その後、油圧駆動ダイが半径方向に閉じ、金属フィッティングに均一な圧力をかけます。金属フィッティングが内側に変形すると、RTPのアウタージャケットをしっかりとクランプし、力をファイバー補強材とインナーライナーに伝えて、ライナーをフィッティングの内部構造にフィットさせます。フィッティングの溝がパイプ層に埋め込まれ、機械的インターロックが形成されます。あらかじめ設定された圧力に達すると、ダイは引っ込み、変形したフィッティングはRTPに永久にロックされたままとなり、内圧に対する漏れのないシールと、軸方向からの離脱を防ぐアンチプル構造が形成されます。
