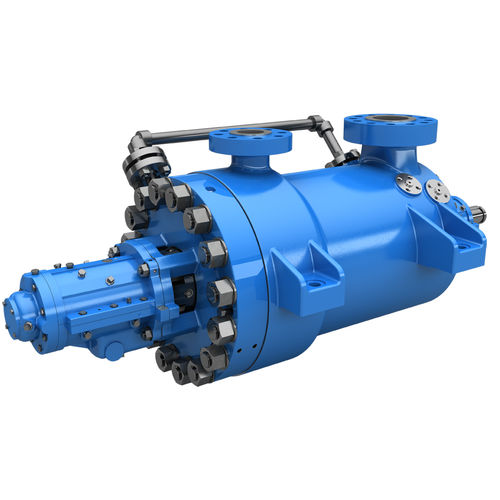

Goulds 7200CB は API 610 の最新版 (Type BB5) に準拠したバレルポンプです。7200CB BB5型バレルポンプは高温、高圧、低比重のクリティカルサービス用バレルポンプです。
設計の特徴
インペラ配置 - インラインディフューザータイプの設計。
ディフューザー/インペラー - 金属製ステージケーシングに適合します。キードライブとシュリンクフィットのインペラは、両方向の軸方向の動きから保護されています。
完全密閉型ディフューザーの標準装備 - ディフューザーの疲労をほぼ排除し、信頼性を向上させます。
低振動設計 - 精密投資によるインペラ鋳造と動的平衡ローターにより、低振動を実現しました。
堅牢なローター設計 - 大型ステップシャフトと高いL3/D4比を採用。
プルアウトカートリッジアセンブリ - ステージケーシングは吐出圧力でシールされています。大型ポンプでは、カートリッジが組み立てられているため、カートリッジを取り外すことができます。
バレルアウターケーシング - センターラインマウント、ラジアルスプリット、フルデザイン圧力。鋳造バレルとノズル。ノズルの位置や向きをカスタマイズできます。
バランスドラム - 許容流量範囲とクリアランスで設計されており、軸方向力のバランスをとることができます。
360°ベアリングブラケット - ヘビーデューティ仕様で、低振動レベル。
ベアリング - ボールラジアルおよびデュプレックススラストベアリング。圧力潤滑式スリーブラジアル/ティルティングパッドスラスト。INPROTMフリクションレスアイソレータ
フランジ - ヘビーデューティクラス900#、1500#、および2500#のRFまたはRTJフランジ。600#および900#は、吸引フランジで利用可能です。
---
