監視用制御装置 MULTIPOINT II

レベル調節器プロセス照明

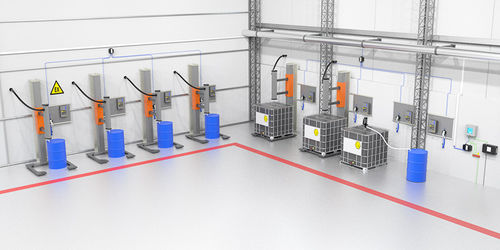

MULTIPOINT II システムは、最大 8 個の自 動接地または相互接続されたシステムコンポー ネントの接地を同時に制御する装置です。国際規格の不要静電気放電制御ガイドラインによると、各チャンネルの接地ノードの抵抗値が 10 Ω未満である場合のみ、接地が正しいことがシステムによって確認されます。 システムの動作原理 接地が正しいかどうかは、システムに接続された各コンポーネントが装備する監視ユニットによってチェックされます。ライト信号（緑または赤のLED）がアースの正しさを伝えます。接地が間違っている場合、システムは技術プロセスをブロックします。 システムに装備されている非接触スイッチを使用すると、プロセスを停止したり、音声信号をオフにしたりすることができます（コンポーネントの1つが接地不良の場合）。 爆発危険区域が設定されているアルキド樹脂製造工場では、実施される技術プロセスが静電気放電のリスクにさらされます。これらは潜在的な着火源となり、爆発や火災によって重大な結果をもたらす可能性があります。工場の安全レベルを高めると同時に、設備やプロセス機器の効果的な接地に関する保険会社の要件を満たしたいと考えていたメーカーは、当社に適切な技術ソリューションの選定を依頼しました。この課題には、合計22のワークステーション用に、さまざまな目的に応じた数種類の接地システムの選定と納入が含まれていました。
