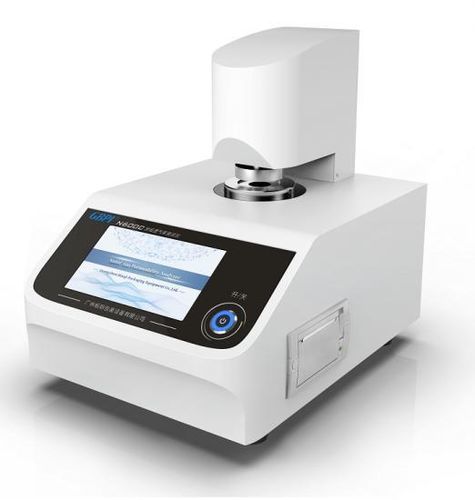

浸透性試験機 N600C

流量圧力空気通気性

製品概要
N600C カーボンペーパー気体透過率試験器は GB/T 20042.7-2014 に準拠して設計されています。差圧法を採用し、PEMFC（プロトン交換膜燃料電池）用カーボンペーパーの気体透過率を定量的に測定するための装置です。

試験原理
試料の両面に一定の差圧を与え、高圧側から低圧側へガスが流れます。透過流量、試料厚さ、試験面積、試験差圧から透過率を算出します。

適用規格
GB/T 20042.7-2014

技術仕様

• 型式: N600C
• 測定範囲: 0~200,000 mL·mm/(cm²·h·mmHg) (0~14,701 mL·mm/(cm²·hr·mmAq))
• 分解能（透過率）: 0.1 mL·mm/(cm²·h·mmHg)
• 圧力範囲: 0~500 Pa（他範囲は要相談）
• 圧力分解能: 0.1 Pa
• 圧力精度: 0.1% FS
• 流量範囲: 0~50 L/min（カスタマイズ可）
• 流量分解能: 1 mL/min
• 流量精度: 1% FS
• 試験面積: 16 cm²
• 本体寸法: 410 mm × 295 mm × 365 mm
• 消費電力: 100 W
• 電源: 110~250 VAC, 50~60 Hz

特長

• 差圧は 0~500 Pa の範囲で設定可能、0.1% FS の精度で試料ごとの試験圧力要件に対応。
• 測定範囲や圧力/流量範囲は試料要件に応じてカスタマイズ可能。
• 全自動運転、測定および結果の自動計算を実施。
• 外部PC不要のカラ―タッチスクリーンを内蔵。
• 試験報告をリアルタイム出力するマイクロプリンターを搭載。
• ホストソフトは GMP の付属書「Computerized Systems」に準拠し、階層的権限管理、監査証跡、電子署名に対応（オプション）。

仕様

• 型式: N600C
• 規格: GB/T 20042.7-2014
• 測定範囲: 0~200,000 mL·mm/(cm²·h·mmHg)
• 分解能: 0.1 mL·mm/(cm²·h·mmHg)
• 圧力: 0~500 Pa / 分解能 0.1 Pa / 精度 0.1% FS
• 流量: 0~50 L/min / 分解能 1 mL/min / 精度 1% FS
• 試験面積: 16 cm²
• 寸法: 410 mm×295 mm×365 mm
• 電源: 100 W, 110~250 VAC, 50~60 Hz
