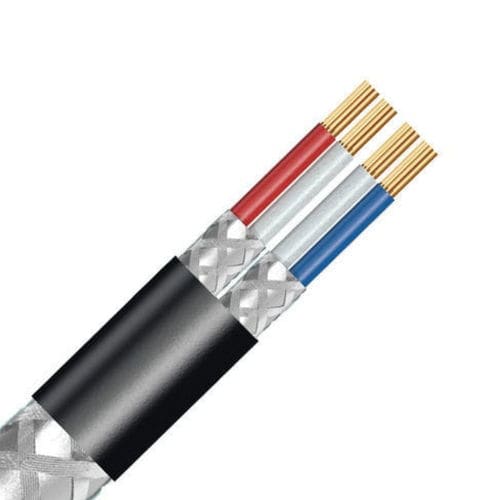

産業用操作ケーブル KVVP

アルミニウムフレキシブルキャンド

用途
本ケーブルは公称電圧 U0/U = 450/750V 以下の制御、監視、保護回線向けに設計されており、制御盤、機械パネル、オートメーション設備に適しています。

材料および規格

• 導体：高純度無酸素銅。
• 絶縁体：ポリエチレン。
• シールド：アルミ箔＋高密度の錫めっき銅編組。
• 外装：PVC。
• 規格：GB/T9330-2020。

制御・監視システムでの役割
信号の安定伝送と保護線の信頼性を提供し、信号回線の電磁干渉を低減します。産業用制御・監視用途に適しています。

設計上の特徴

• 低抵抗を実現する無酸素銅導体。
• 電気的整合性を保つポリエチレン絶縁。
• EMI低減のための二重シールド（アルミ箔＋錫めっき銅編組）。
• 機械的保護および難燃性を備えたPVC外装。
• 複数芯構成の柔軟な構造（典型：2×1.0 mm²〜12×1.0 mm² および 2×1.5 mm²）。

性能および使用条件
低導体抵抗と高い絶縁抵抗により信号の完全性を確保；連続使用温度 ≤ 70°C；敷設温度 ≥ 0°C。産業環境に適した改善されたシールドにより外来ノイズを抑制します。

主な用途

• オートメーションシステムおよび産業用制御盤（センサ、アクチュエータ、PLC）。
• 機器の修理・更新—交換・アップグレード用ケーブルとして適合。
• EMI対策と信号信頼性が重要な敷設箇所（工場、加工ライン、監視設備）。

主な利点

• 二重シールドによる優れたEMI抑制と信号忠実度。
• 配線しやすい最適化された柔軟性（制御盤やケーブルダクト内での取り回しに適応）。
• 機械的保護に優れた耐久性のあるPVC外装。

動作パラメータ（簡潔）

• 定格電圧：U0/U = 450/750V。
• 連続使用温度：≤ 70°C。
• 敷設温度：≥ 0°C。
• 曲げ半径：D < 25 mm → ≥ 4D；D ≥ 25 mm → ≥ 6D。
• 構成層：導体 / 絶縁 / シールド / 外装。

代表的な構成と主な数値

• 2×1.0 mm² — 導体構成：1/1.13 mm；絶縁：0.6 mm；編組密度：80%；外装：1.2 mm；外径 ≈ 8.0 mm；導体抵抗最大（20°C）：0.011 Ω/km；絶縁抵抗最小（70°C）：18.1 MΩ·km。
• 3×1.0 mm² — 外径 ≈ 8.4 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 4×1.0 mm² — 外径 ≈ 8.9 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 5×1.0 mm² — 外径 ≈ 9.6 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 6×1.0 mm² — 外径 ≈ 10.2 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 7×1.0 mm² — 外径 ≈ 10.2 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 8×1.0 mm² — 外径 ≈ 11.2 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 10×1.0 mm² — 外径 ≈ 13.0 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 12×1.0 mm² — 絶縁：0.6 mm；外装：1.5 mm；外径 ≈ 13.6 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 18.1 MΩ·km。
• 2×1.5 mm² — 導体構成：1/1.38 mm；絶縁：0.7 mm；編組密度：80%；外装：1.2 mm；外径 ≈ 8.9 mm；導体抵抗最大 0.011 Ω/km；絶縁抵抗最小 12.1 MΩ·km。
