剛性試験機器 4171T

耐湾曲性手動電動式

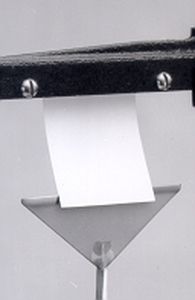

GurleyTM純正の曲げ抵抗/剛性試験機はすべて、同じ物理的原理に基づいています。各測定器は、中央で回転し、その中心から下の3点で加重することができる平衡振り子または指針で構成されています。ポインターは、円筒形のジュエルベアリングの上を左右両方向に自由に動きます。 特定の大きさの試料をクランプ（平らなシート状の試料には平行クランプ、カテーテルなどにはチューブクランプ）に取り付け、このクランプは左右に動く電動アームのいくつかの位置のいずれかに配置されます。試料の下部0.25インチがポインター（三角形の「羽根」）の上部に重なります。試験中、サンプルはベーンの上端に対して動かされ、サンプルが曲がって離すまで振り子を動かします。 手動/電動モデルの場合、技術者は試験を観察し、目盛上の指針の最大変位を見分ける必要があります。そして、到達した値（平らなシート材の場合）を換算表で確認し、適切な曲げ抵抗／剛性の測定値を算出します。 デジタルモデルの場合、リリースポイントは光学式エンコーダーによって自動的に測定され、デジタル表示カウンターに表示されます。この表示カウンターは、左右両方向で実施された試験の測定値を連続的に表示します。さらに、搭載されたマイクロプロセッサーが、各測定の実行後に左右の剛性データの平均値を自動的に計算し、表示します。 フラットシート試料を測定する際、4171Sは同時に荷重（ミリグラム）を計算し、表示します。
