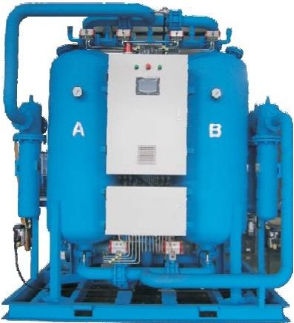

乾燥剤式圧縮空気乾燥機 KXB series

熱吸着大容量パージブロワー

製品概要
KXBシリーズは、ブロワー吸引した大気を加熱して吸着剤を再生するブロワーパージ方式の吸着式エアドライヤーです。再生後の冷却にはプロセス空気の一部を限定的に使用し、圧縮空気の消費を抑えます。

動作原理と製品特徴

• ブロワーが周囲の大気を吸引し、加熱した空気を吸着塔へ送り再生を行います。
• 再生は加熱した周囲空気を使用し、冷却には限定的なプロダクトエアを使用します。
• 自動弁シーケンスによる連続二塔吸着運転で、連続した乾燥空気供給を実現します。
• 高負荷の産業用圧縮空気システム向けに設計されています。

主な技術仕様
公表モデル数：16機種

モデルと主要データ

• KXB-200 — 定格流量：23 Nm³/min; 接続：DN65; 重量：1380 kg
• KXB-250 — 定格流量：27 Nm³/min; 接続：DN80; 重量：1720 kg
• KXB-300 — 定格流量：34 Nm³/min; 接続：DN80; 重量：2060 kg
• KXB-400 — 定格流量：45 Nm³/min; 接続：DN100; 重量：2750 kg
• KXB-500 — 定格流量：55 Nm³/min; 接続：DN100; 重量：3430 kg
• KXB-600 — 定格流量：65 Nm³/min; 接続：DN125; 重量：4120 kg
• KXB-800 — 定格流量：87 Nm³/min; 接続：DN150; 重量：5500 kg
• KXB-1000 — 定格流量：110 Nm³/min; 接続：DN150; 重量：6300 kg
• KXB-1200 — 定格流量：130 Nm³/min; 接続：DN150; 重量：7810 kg
• KXB-1500 — 定格流量：160 Nm³/min; 接続：DN200; 重量：9200 kg
• KXB-2000 — 定格流量：210 Nm³/min; 接続：DN200; 重量：11300 kg
• KXB-2500 — 定格流量：260 Nm³/min; 接続：DN250; 重量：14000 kg
• KXB-3000 — 定格流量：320 Nm³/min; 接続：DN250; 重量：14900 kg
• KXB-3500 — 定格流量：360 Nm³/min; 接続：DN300; 重量：16200 kg
• KXB-4000 — 定格流量：410 Nm³/min; 接続：DN300; 重量：17900 kg
• KXB-5000 — 定格流量：510 Nm³/min; 接続：DN350; 重量：19200 kg

用途
深い圧縮空気乾燥、膜システムへの給気前処理、計装用エア、プロセスエア用途の産業設備に適しています。

技術的特徴

• 再生方式：ブロワーで加熱した大気を使用し、冷却には限定的なプロダクトエアを使用。
• 運転：自動制御と弁シーケンスによる連続二塔吸着運転。
• 代表的な用途：膜前処理、計装用エア、プロセスエア、低露点が要求される用途。
• 接続：モデルによりDN65〜DN350を用意。システム需要に合わせた容量オプションあり。
