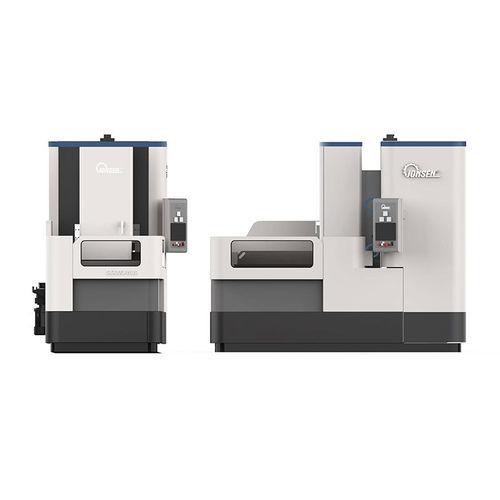

幅広板サンダー SAG1000

定置型電動可変速度

製品概要
低応力・冷間状態での幅広アブレシブベルト研削の高効率性と、従来の砥石式研削機の高精度特性を組み合わせた、歩留まりが高く精密な平面加工を実現します。

• SAGシリーズは、硬性、薄物、脆性、軟性、付着性の5分類の高効率・高精度な平面研削向けに開発されています。例：セラミック基板、炭化ケイ素、石英、クリスタル、カーボンセラミック、半導体材料、チタン、ジルコニウム、磁性材料など。
• SAGシリーズは砥石式研削機に比べて大幅に高い歩留まりを実現しつつ、精度性能はほぼ同等です。
• 冷間・低応力の研削特性により、変形やエッジの欠けを抑制し、歩留まり向上、効率増、不良率低減を実現します。面精度 < 5 µm、表面粗さ < 0.4 µm を達成。

SAGシリーズ 幅広アブレシブベルト回転テーブル式平面研削盤

• 高精度の幅広ベルトヘッドと油膜支持の回転テーブルを組み合わせ、効率的で高精度な冷間研削を実現します。
• 機械ベッドはHT300鋳物を採用し、FEAによる最適化および焼鈍／エージング処理で高い安定性を確保しています。
• 静的剛性400 kg/µmの高剛性油膜支持回転テーブルは摩耗がなく安定しています。
• 機械全体にCP等級の重荷重用高精度リニアガイドおよびボールねじを採用し、回転精度を確保します。
• 自社開発の操作ソフトにより、ユーザーフレンドリーな画面で最小限の操作で高い自動化を実現します。
• ベルトの交換が迅速で、異なるベルト種類や砥粒への切替が短時間で可能です。

油膜支持回転テーブル
高剛性・高精度・大荷重対応。面精度 < 5 µm により安定した加工性能を保証します。

高精度 幅広ベルトヘッド
振れ 1 µm 以下の高剛性精密研削主軸を装備。ベルト線速度は最大 60 m/s（VFD 可変）で、1 分以内の迅速なベルト交換・調整により効率的で高精度な冷間研削を実現します。

インプロセス測定システム
高精度レーザーのインプロセス測定をオプションで搭載可能。自社開発のアルゴリズムと閉ループ制御を組み合わせ、高度な自動化を実現し、人的介入を最小限に抑えます。

技術仕様

• 回転テーブル直径：1000 mm
• 回転テーブル許容荷重：500 kg
• 回転テーブル回転速度：20–60 rpm
• 最大ワーク厚さ：160 mm
• 主軸最大回転数：4500 rpm
• 幅広ベルト寸法：300 x 2620 mm
• 機械設置寸法（L×W×H）：1500 x 3000 x 2800 mm
• 機械重量：8000 kg
• 油膜支持回転テーブル静的剛性：400 kg/µm
• ベルト線速度（最大）：60 m/s（VFD 可変）

標準構成 / オプション構成

• 標準：電磁式回転テーブルトップ / オプション：真空式回転テーブルトップ
• 標準：紙フィルター式ろ過ユニット / オプション：磁気冷却液分離器＆タンク
• 標準：ベルトドレッシングツール / オプション：ミストコレクター
• 標準：作業灯 / オプション：インプロセス測定システム
• 標準：必要工具を備えた工具箱 / オプション：幅広ベルト取り付けラック
