非連続インデクサー 80DFH

カムスクリュー

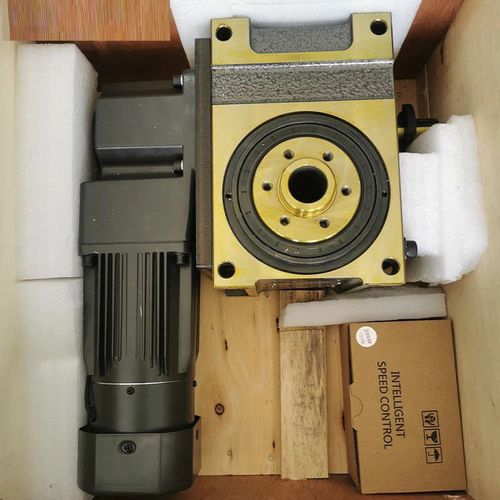

80DFH モデル中空フランジ カム インデクサーの出力端は、小さなフランジを備えた短い中空シャフトを備えており、中空構造全体とともに回転するように設計されています。この設計により、水と電気のパイプラインを簡単に通すことができます。 現代では、生産プロセスをサポートし、多くの分野で効率を高めるためのさまざまな高度なツールが提供されています。これらには、製造現場で使用されるハードウェアやレーザー機器に加えて、組立機械、包装機械、電子ギアが含まれます。中空フランジカムインデクサーや自動間欠回転機構などの自動化機器は、リチウム電池分野において生産のスピードアップと品質管理の保証において非常に重要です。 1. 構造中空フランジ 中空の設計により、ケーブル、エアパイプ、油圧パイプなどを通すことができるため、多くの機械部品や電気部品の統合が可能になります。内部配線が必要なロボット アームや回転作業台などのデバイスには、この設計が特に適しています。 ワークピースやその他の機器を取り付けるためのインターフェイスはフランジプレートです。丈夫で安定したフランジ構造により、正確な位置合わせが可能です。通常、フランジはネジ穴を使用して簡単に組み立てることを念頭に置いて作られています。 2. カム機構 通常、ディスクまたはバレルの形をしているカムは、指定された曲線に正確に機械加工された表面を備えたキャリパーの基本部分です。ローラーベアリングと係合することにより、これらの曲線は、回転中の出力シャフトの断続的な動きを正確に調整するのに役立ちます。 出力軸のローラーがカムに接触し、カム面を滑動するため、断続的な回転や振動が生じます。通常、ローラーは高強度の材料で作られており、摩擦と摩耗の軽減に役立ちます。 3. 入力ホイール モーターまたは別の動力源が入力シャフトを駆動してカムを回転させます。入力シャフトが一定に回転すると、カムの曲面がローラーの動きを制御できるため、出力シャフトが断続的に回転または停止します。 4. リザルトシャフト 出力軸は外部機器やワークに直結し、最終的に動きを伝達する部品です。中空設計により、出力シャフトのコア部分が空になり、割り出し動作は外径コンポーネントによって行われます。設計により、出力シャフトは直線または回転のいずれかに移動できるようになります。 5. ベアリングと支持機構 カム デバイダーのすべての回転コンポーネントには高精度のボール ベアリングまたはその他のタイプのベアリングが搭載されており、摩擦と摩耗を最小限に抑え、正確な動作制御を提供するため、スムーズな動作が保証されます。 通常、高強度の金属構造がサポート システムを構成し、高速かつ高負荷の状況下でもデバイス全体の安定した機能を保証します。 6: 潤滑システム 通常、カムとローラーの間には、摩擦と摩耗を軽減するために潤滑システムが使用されます。特定のチャネルを使用することにより、潤滑油またはグリースが摩擦面に到達するため、ディバイダーの耐用年数が長くなり、動きの最大精度が保証されます。 7. ハウジング 施設全体が強力なシェルで囲まれており、内部の精密コンポーネントを外部環境の力から保護し、騒音と振動を低減します。 8. 位置決め方法 位置決め機構により、出力シャフトのすべての割出し点での正確な停止が保証されます。通常、位置決めシステムはカムの幾何学的形状とローラーの機械的制限を組み合わせて、非可動状態での出力シャフトの安定性を保証します。
