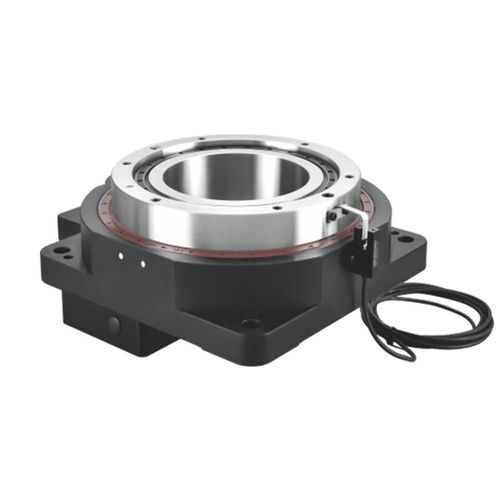

電動アクチュエータ HRT200-10

ロータリーステッピングサーボモーター

正確な円運動とスペース効率を必要とする用途向けに設計された中空シャフトロータリーアクチュエータは精密工具です。ロボット工学、オートメーション、インデックス システムに最適で、中空の形状なのでワイヤやコンポーネントを通すことができます。高精度のベアリングとギア システムにより、完璧な回転と優れた位置決め精度が保証され、ラジアル応力と軸方向応力を効率的に処理します。コンパクトでありながら強力なため、高トルク出力が得られ、スペースに制限のあるシステムに容易に適合します。半導体製造、パッケージング、ロボット工学などの分野でよく見られる中空回転プラットフォームは、自動化プロセスのパフォーマンスを向上させます。 中空構造 中空回転台のターンテーブルは中空構造で、モーターが側面に接続されており、治具へのガス管やワイヤーの取り付けに便利です。デバイダやDDモータと同様に重量物を架台に直接固定して伝動できます。 任意の構成のモーター、任意に選択された比率 Hansheng中空シャフトロータリーアクチュエータは、フランジと入力シャフト穴を変更することで、あらゆるブランドのサーボモーターとステッピングモーターをリンクできます。業界標準の速度比は非常に単一です。入出力ギア比によってレシオが決まります。多段ギアトランスミッションを使用することで、当社の組織は同じターンテーブル上で多数の速度比を実現し、より大きなトルク容量を実現できます。 複数の作業条件に適しています Hanshengの設計にはクロスローラーベアリングが組み込まれており、製品の中央には転倒防止の安定リングがあります。これは製品使用時に発生する横力を考慮したものです。使用中の横方向の荷重にさらに耐えられるようにするためです。 加工技術 Hansheng中空シャフトロータリーアクチュエータのアルミニウム合金本体の各部品は、精度を高めるためにCNC加工されています。歯車には浸炭焼入れと研削加工を施します。加工により歯車精度はグレード 5 に、表面硬度は 58-62HRC に向上します。組立後、端面を再度研削し、振れ痕内の平行度、直角度を保証します。 高い繰り返し位置決め精度 Hansheng回転テーブルの一部の歯車の精度レベルはレベル4に達しており、中空回転台の中空戻りが非常に小さくなっており、当社は組み立て中に発生する誤差を補償するために調整可能な歯車の中心距離の設計を採用しています。繰り返し位置決め精度は 10 秒角に達します。次の。 直接接続 - 設計時間を節約 装置の作業テーブルとメカニカルアームを中空回転テーブルに直接取り付けることができます。ベルトプ​​ーリなどの機械部品を使用する場合に比べ、機構設計、部品配置、ベルト状態調整などの工数とコストを削減できます。
