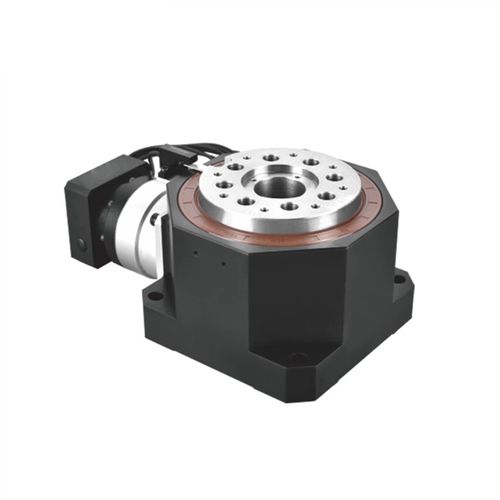

モーター駆動円テーブル HRM-130 Series

横型ホローCNC

HRM-130 シリーズ直角中空回転プラットフォームは、90- 度の回転が必要な限られた設置スペース向けに設計された回転減速伝動装置です。中空回転プラットフォームと90-度回転減速機の両方の利点を備えています。中空ターンテーブル構造により複雑な配管や配線が簡素化され、直角ターン設計により設置スペース不足の問題も解決できます。 HRM-130 シリーズ直角電動回転テーブルは、90- 度の回転を必要とする限られた設置スペース向けに設計された回転減速伝動装置です。中空回転プラットフォームと90-度回転減速機の両方の利点を備えています。中空ターンテーブル構造により複雑な配管や配線が簡素化され、直角ターン設計により設置スペース不足の問題も解決できます。 電動円テーブルSV標準タイプの特徴を併せ持ち、各社サーボモータやステッピングモータとの幅広いマッチングが可能となり、機械構造設計の選択肢が広がります。 Hansheng中空回転テーブルの本体はアルミニウム合金製で、高精度CNC加工により各部品の精度を確保しています。歯車は浸炭熱処理と研削加工を採用しています。加工後の歯車精度はグレード 5 に達し、表面硬度は 58-62HR0 に達します。製品組立後に再度研削加工を行い、端面の平行度、直角度を振れ痕以内に収めます。 Hansheng中空回転テーブルの一部の歯車の精度レベルはレベル4に達しており、これにより中空回転台の中空戻りが非常に小さくなり、当社は調整可能な歯車の中心距離の設計を採用して、組み立て中に発生する誤差を補償します。繰り返し位置決め精度は 10 秒角に達します。次の。 ターンテーブルは中空構造で、モーターが側面に接続されており、ガス管や治具へのワイヤーの取り付けに便利です。デバイダやDDモータと同様に重量物をプラットホームに直接固定して伝動できます。さらに、当社は直角中空回転プラットフォームHRMシリーズの開発に成功し、これまでの限られた高さとスペースによる設置スペース不足の問題を効果的に解決しました。
