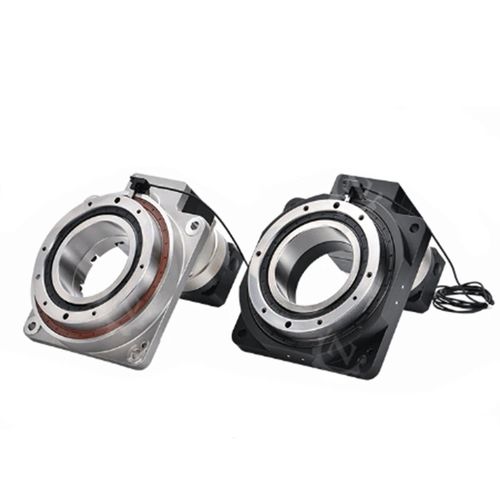

電動式回転インデックステーブル HRTK-200 Series

横型ウォームギアCNC

軸受構造：クロスローラーベアリング 減速比：30/40/50/70/100 位置決め精度: 3 分角以下 回転テーブルの動作原理は何ですか? 通常、回転テーブルは制御ノブを使用してウォームギアを回転させます。テーブルの表面の下には、相手の平歯車のねじ山と相互作用しているウォーム ギアがはっきりと見えます。ウォームギアによりテーブルはほんのわずかに回転します。 回転テーブルはかなり単純な動作原理で動作します。回転テーブルは、固定軸の周りでワークピースを正確に回転させることができる機械ツールです。機械加工には、フライス加工、穴あけ、または彫刻が日常的に必要となります。動作方法は次のとおりです。 1. 駆動の仕組み： 通常、電気モーター、ハンド クランク、またはステッピング モーター (CNC システムの場合) を実行すると、回転テーブルがテーブルを回転させます。 CNC (コンピューター数値制御) 機械はコンピューター制御の下でモーターを駆動し、フライス加工プロセスで非常に正確な回転を可能にします。 2. テーブルのローテーション: 通常、ワークは水平かつ円形でテーブル上に置かれます。 中心軸の周りを回転するテーブルにより、ワークピースを工作機械に対してさまざまな角度で位置決めできます。 回転は通常、加工ニーズに応じて連続的に (CNC 制御の回転テーブルの場合)、または段階的に (手動回転テーブルの場合) 行われます。 3. インデックス付けと位置合わせ: 多くの回転テーブルには、テーブルを正確な増分、つまり 90 度、15 度などで回転させるインデックス機構が付いています。 一部の回転テーブルは、ウォーム ギアまたは高精度エンコーダ システムを使用して正確なインデックスと配置を提供します。 CNC システムでは、プログラムが回転角度を自動的に調整および制御するため、指定された角度での穴あけや切断などのジョブに対して正確な精度が提供されます。 4. 有用性: 回転テーブルを使用すると、オペレーターは実際にワークピースを移動することなく、さまざまな角度で部品を作成できます。 これは、歯車の切断、彫刻、角運動や多軸操作が必要なあらゆる加工などのジョブに特に役立ちます。
