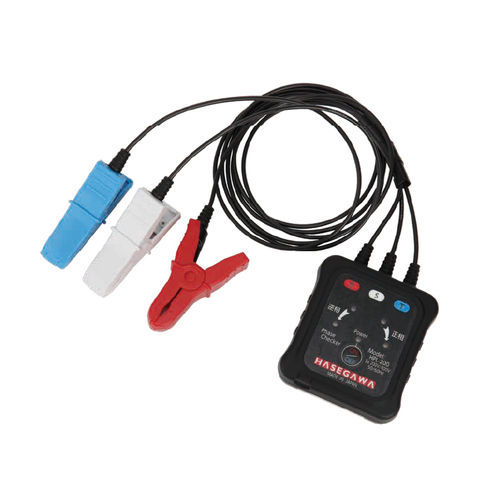

相試験機 HPL-200

絶縁電圧ケーブル用

概要

• 低電圧三相システムの同相および異相の確認に使用できる単一ユニット。

主な機能

• 通電部表示機能：接地電圧が80 V以上の充電状態とクランプ接続不良を識別。
• 非接触検査：絶縁ケーブル上方から位相回転および同相/異相の確認が可能（被覆を剥がす必要なし）。
• 適用導体範囲：2 mm²〜100 mm²（仕上げ外径 ø2.8 mm〜22 mm）。
• 背面磁石によりハンズフリーでの検査が可能。

接続方法
クランプ検査および非接触検査を行う際の適切な使用方法を案内する指示が提供され、信頼性のある位相識別を支援します。

表示例
検査中に位相、同相/異相の状態および通電部検出がどのように表示されるかを示す表示例を提供し、トラブルシューティングと確認を支援します。

電気
種類：AC
電圧範囲：80〜600 V（三相）

仕様 / 技術仕様

• 型番：HPL-200
• 用途：三相システム用低電圧位相検出器
• 電圧測定範囲：80〜600 V（三相）
• 検出：通電部表示（接地電圧≥80 Vを検出）およびクランプ接続不良表示
• モード：非接触の位相回転確認および同相/異相確認
• 接続：絶縁線クランプ式、絶縁ケーブル上方からの非接触検査オプションあり
• 適用導体断面積：2 mm²〜100 mm²
• 適用仕上げ外径：ø2.8 mm〜22 mm
• ハンズフリー対応：背面磁石によるハンズフリー検査
• 表示：位相、回転、通電部状態の視覚表示
