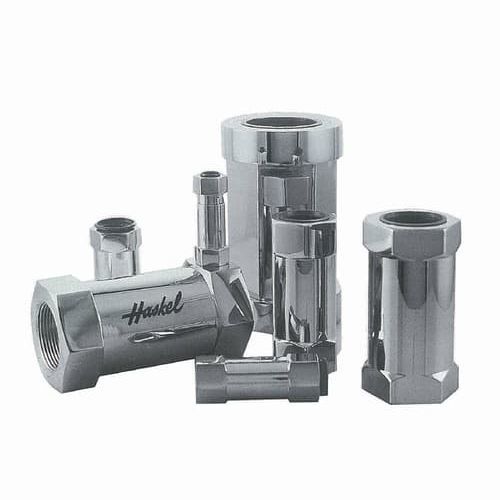

ボールチェックバルブ 28, 54 series

空気用ねじ式高圧

耐久性とシール性を兼ね備えたこのユニークなバルブは、化学、加工、発電産業で不可欠な高耐食性を備えた316シリーズステンレス鋼で作られています。 PTFEシートシールにより、極低温から375°F (190°C)までの温度で気泡密閉が可能です。放射性環境や500°Fの蒸気にも対応可能です。より高温の蒸気用にはソフトシートなしもあります。 1/4 "から1 "までのサイズにはボールが使用され、より大きなサイズ（1-1/4"、1-1/2"、2"）にはポペットが使用されます。クラッキング圧力は1～4psi。 より大きなバルブは、特別注文の場合、お客様の仕様に合わせたフランジ取り付けが可能です。工場にご相談ください。 セミソフトとは、チェックボールまたはポペットが最初はPTFEに着座していますが、PTFEがわずかにたわんだ後、ボールまたはポペットが金属シートに静止するため、PTFEが高圧の全荷重を吸収する必要がないことを意味します。 内部通路は、定格圧力を流すのに必要な同サイズの余分な太いパイプの2倍以上の流量を持ちます（下表のCVファクター参照）。 優れたハスケルの設計の典型は、流路からスプリングを取り除いていることです。大きい方のスプリングは流路の外側にあり、単にディスクに予圧を与えます。小さい方のスプリングはケージの中にあり、ボールやポペットを作動させますが、流れはケージの窓を通り、スプリングを完全に逃します。このため、バルブは非常に高い衝撃荷重に耐えることができ、最大200万サイクルまでの急激な高衝撃試験でも故障しませんでした。
