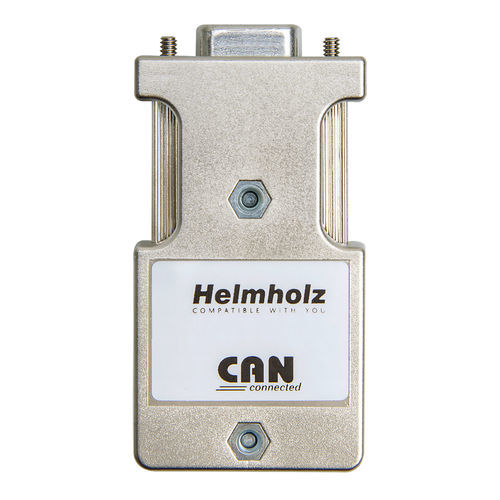

データ用コネクター 700-690-1BA12

ソケットトランスミッション用ケーブル

CANバスコネクターは、CANバスコネクタとCANバスケーブルを接続するためのものです。コネクタは素早く取り付けられ、接続可能な終端抵抗を内蔵しています。 ヘルムホルツは、最大1 Mbpsの伝送速度に対応するCANバスコネクターを提供しています。 CANバスコネクターは、CANバスパーティシパントのCANバスインターフェース（SUB-Dソケット、9ピン）に直接差し込みます。CANバスケーブルは、6ピンのスクリューターミナルで接続します。 コネクタをノードとして使用するか、セグメント端で使用するかは、スライドスイッチで設定します。 このスイッチは、取り付けた状態でも操作できます。設定は一目瞭然です。 ノード設定（"OFF"）では、コネクタは、入側バスと出側バスが互いに接続されているときに操作しなければならない。終端抵抗は無効です。 セグメント・エンド("ON")の場合、コネクタはセグメントの最初と最後(一番外側)の参加者にそれぞれ設定されなければならない。この場合、終端抵抗は入力バスに接続され、出力バスは切断されます。 CANコネクターは、-25 °C～+85 °Cの拡張周囲温度範囲でも動作します。 参加者供給用24 V 金属化ハウジング 紛失の恐れのある部品がない 小型 ULの最大周囲温度は+60 °C
