水力発電所用ガントリークレーン

昇降用

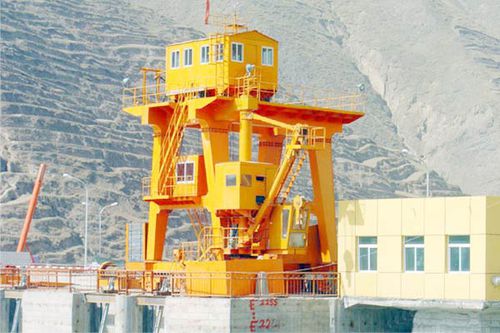

主な用途：ダムにおける水門、水力発電ユニット、およびトラッシュラックの吊り上げ。 ダム頂部ガントリークレーンは、ダム上の水門、水力発電ユニット、およびトラッシュラックを吊り上げるために使用されます。作業範囲は、走行レールに沿った直線または帯状の領域です。 構造はプレートガーダーまたはボックスガーダーです。巻上げ機構およびクレーン走行機構を駆動するギアボックスは、モーターによって駆動されます。主桁上には密閉式の操作室が設けられています。吊り具は、フレキシブルケーブル装置によって駆動される巻上げビームです。クレーン脚部は、緩衝装置および防風レールクリップ装置によって保護されています。 ダム頂部ガントリークレーンには2種類あります。1. 単方向：巻上げ機構（スリング／フック）はトロリーに固定されており、主桁上のレール方向に沿ってのみ走行するため、片側の水門／ごみ柵のみを吊り上げることができます。2. 双方向型：トロリー上の巻上機構は、主桁のレール方向とは垂直に動くことができるため、上流側と下流側の両側の水門・ごみ柵を吊り上げることができる。
