測定用ヘッド PMK

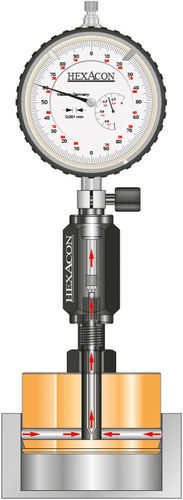

測定ヘッドは、様々なタイプの穴の直径と形状誤差を、信頼性が高く、迅速に精密測定するために使用されます。純粋に機械的な測定原理は、硬化した金属製の測定ポイントを使用して穴を探り、その力を測定ロッドを通してハウジング内の硬化した円錐状に研磨された駆動針に導きます。駆動針の有無にかかわらず、測定ゲージホルダーが測定ヘッドを、誘導測定プローブを使用したアナログまたはデジタルダイヤルゲージ、測定コラム、ダイヤルゲージ自動コンピュータ測定システムなどの対応するディスプレイに接続します。測定中に穴の深さにスライドさせることで、穴のコニシティも測定できます。この場合、TiNが有利です。プローブを回転させながら穴に挿入することで、穴の形状誤差を測定することができます。 ドリル穴でよく発生する楕円形の形状誤差は、2点測定ヘッドを使用して高精度で検出・測定できます。 旋盤加工や鋳造部品によく発生する多角形の形状誤差は、3点測定ヘッドを使用して同等の精度で測定できます。測定ヘッドには、丸型、円錐型、平行型、直線型、正方形型があります。 また、多点測定ヘッド、対応するダイヤルゲージホルダー、デプスエクステンション、測定スタンド、ダイヤルゲージ、その他のアクセサリーも提供しています。
