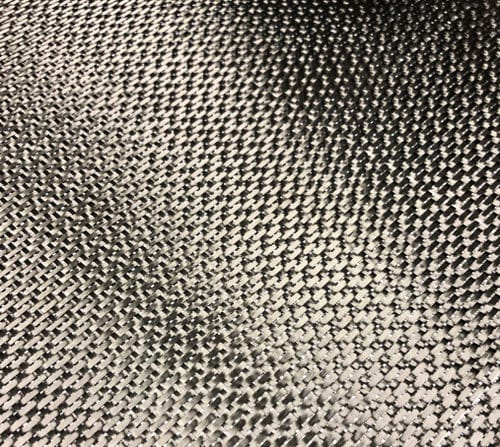

カーボンファイバー製生地 HexForce®

強化用

経糸と緯糸が±45°のバイアスに配向した炭素繊維織物の連続ロール。 材料使用量を最適化する特許ソリューション ヘクセルは、経糸と緯糸が±45°のバイアスで配向した炭素繊維織物の連続ロールを、標準的な平織りまたはクラウフットサテン織りで製造する特許プロセスを開発しました。 利点 プリプレグ廃棄物の削減（最大60％の節約） プリプレグを自動製造に最適な幅にスリット可能 標準的な0/90°から+/-45°へのカットによるキッティングの無駄がなくなる 労働力の削減 パターンカットとレイアップの簡素化 標準的な0/90ファブリックとは異なり、タテ糸とヨコ糸が同量のクリンプにより同じ特性を持つため、設計許容範囲が広がる。 布地やプリプレグのスプライスが不要になります。 この連続ファブリックは、継ぎ目がないため、部品の長さに沿って一定の厚みが得られます。 代表的な用途 バイアス補強が必要な高アスペクト比部品に最適： リブ、ストリンガー、スパー ヘリコプターのブレード エンジンナセル 二次構造 航空機のバレル部 製品範囲 現在、193～285 3K HSおよび193～285 6K IMに使用可能 HexForce® PX (±45°平織り) HexForce® CSX (+/-45°クロウフットサテン織) 高強度繊維（HexTow® AS4）と中間弾性繊維（HexTow® IM7）を使用。最小マスター幅：50インチおよび60インチ。プリプレグおよびRTM加工に最適。
