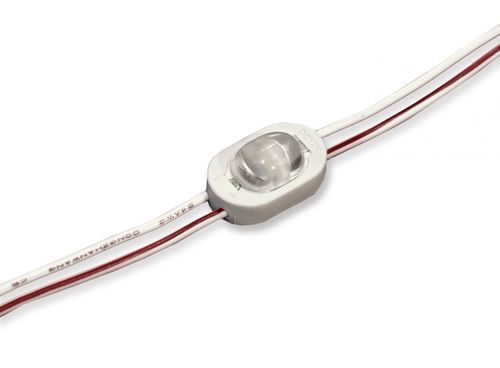

LED照明モジュール HM30M-1 series

製品概要
チャンネル文字および発光プロファイル向けのマイクロLEDモジュール。単一LED、0.3 Wのモジュールで、楕円レンズにより楕円状の配光（視野角140° x 170°）を実現。コンパクトな寸法と制御された拡散により、厚さ30 mm〜80 mmのプロファイルに適しています。保護フィルムの取り外しタブ付き3M VHB高接着テープで迅速かつ確実な取り付けが可能です。

主な特長

• 寸法：17 x 11 mm。
• チェーン当たりのモジュール数：70 pcs。
• 固定方法：3M VHB接着剤。
• 白色の色相一貫性：< 3 SDCM。
• 保護等級：IP66 / IP67。
• パッケージ当たりのモジュール数：140 pcs。

利用可能なモデル（表）
Model | 色 | CCT / λd | 光束 | 電圧 | 消費電力
HM30M-1CW12 | クールホワイト | 8000 K | 33 lm | 12 VDC | 0.3 W
HM30M-1W12 | ホワイト | 6500 K | 32 lm | 12 VDC | 0.3 W
HM30M-1NW12 | ナチュラルホワイト | 4000 K | 32 lm | 12 VDC | 0.3 W
HM30M-1WW12 | ウォームホワイト | 3000 K | 29 lm | 12 VDC | 0.3 W
HM30M-1G12 | グリーン | 520/530 nm | 18 lm | 12 VDC | 0.3 W
HM30M-1B12 | ブルー | 460/470 nm | 6 lm | 12 VDC | 0.3 W

技術仕様

• 電力（モジュールあたり）：0.3 W。
• 単一LEDモジュール。
• 動作電圧：12 V DC。
• レンズ：楕円、視野角140° x 170°、楕円分布。
• 寸法：17 x 11 mm。
• 色再現のばらつき：< 3 SDCM。
• 耐候保護：IP66 / IP67。
• 固定/接着：3M VHB（保護フィルム取り外しタブ付き）。
• 推奨取付厚さ：30 mm～80 mm。
• チェーン当たりのモジュール数：70 pcs；パッケージ当たりのモジュール数：140 pcs。
