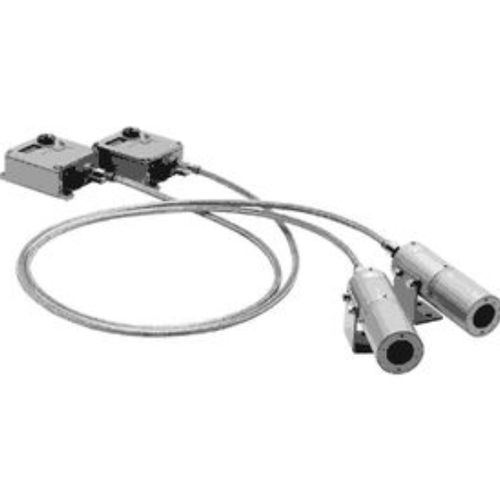

光ファイバーセンサーヘッド PHV

光ファイバ式CMD。投光器と受光器はアンプユニット、センサヘッド、耐熱ファイバで構成され過酷な環境の製鉄所、重工業での鋼材検出に最適です。赤外LEDを使用しています。 特徴 ● 光源にLEDを使用した光ファイバ式CMDです。 ● アンプユニット、センサヘッド、耐熱ファイバで構成される投光器と受光器で、その間を通過する鋼材を検出します。 操作電源を選ばない AC100〜240Vの範囲で使用できるフリー電源です。 8点LED表示により余裕度や発光状態がモニタ可能 センサヘッドは水冷不要 エアレスフードの採用により、エアパージの必要もありません。 ワーニング出力付き 検出物体 - φ30㎜以上の不透明体（FHM-201の場合）、φ50㎜以上の不透明体（FHM-211-1の場合） 検出距離 - 20m（距離20mにおける検出余裕度80倍以上※2） 電源電圧 - AC100～240V（＋10％、-15％、50/60Ｈｚ） 消費電力 - 投光器：4VA以下、受光器：5.5VA以下 制御出力 - 1Cリレー接点（AC250V　3A、DC30V　5A、cosφ＝１）、無接点出力（120V、100mA） ※但しワーニング出力の無接点出力（120V、50mA） ワーニング出力 投光量低下出力 アナログ電圧出力 - 受光量に比例した直流電圧出力（飽和値10V以上。但し、調整以外では使用しないでください） 応答時間 - 接点出力：10ms以下、無接点出力：5ms以下 動作モード - 入光時動作／遮光時動作　切換式 接続 - コネクタ式（ケーブル長2m） ファイバユニット特性 - 許容曲げ半径100mm、最大使用圧力784Mpa、引張り強度490N 使用周囲照度 - 白熱電球：10,000ルクス 使用周囲温度 - アンプユニット：-10～+55℃、センサヘッド・ファイバユニット：-10～+200℃ 使用周囲湿度 - 45～85％RH（但し、氷結のないこと）
