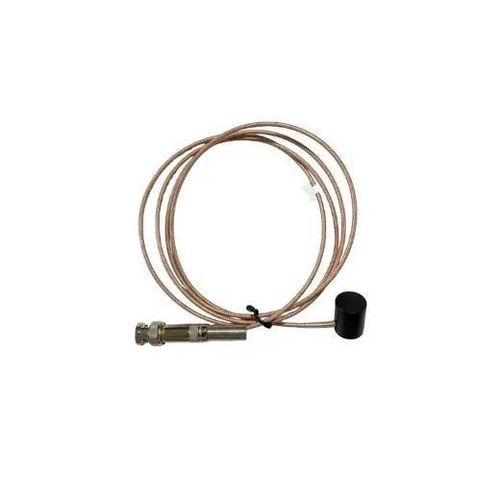

円筒形超音波トランスデューサー 2MHz

圧電圧電直接接触式

製品説明
本製品は、周波数安定性とコンパクトなプローブ設計を要求する産業用途のレベル測定および超音波検出向けに設計された2MHzの超音波トランスデューサーです。フルエレクトロード構造のPZT-5圧電素子、ABSハウジング、およびエポキシ樹脂の接触面を組み合わせています。

概要
本単一プローブアセンブリは、圧電センサ素子、ハウジング、2.5mm同軸ケーブルを含みます。超音波試験、レベル検出システム、信号収集装置、研究開発プロジェクトへの組み込みに適しています。以下の仕様はデータシートおよび試験報告に基づきます。

主な特長

• 中心周波数：2MHz ±10%（水中）
• PZT-5 圧電セラミック素子
• フルエレクトロード構造
• 相対帯域幅（-6dB）：73%
• パルス幅（-20dB）：750 ns
• 相対感度：≥ -39 dB
• 静電容量：1700 pF ±10%
• 2.5 mm 同軸ケーブル、インピーダンス 40 Ω
• 5010A/5010B エポキシ樹脂の接触面を持つ ABS ハウジング
• 保管温度：-20 °C〜60 °C

用途

• 産業用超音波レベル測定システム
• 超音波センサ／検出装置
• 信号取得および試験機器
• 研究開発および産業・試験室向けカスタムプローブの組み込み
• [要確認] 最終用途は顧客のシステム設計に依存します

技術仕様
製品名：超音波プローブ
型番：2MHz
圧電素子材料：PZT-5
圧電素子寸法：Φ14 × 1 mm
電極：フルエレクトロード
中心周波数：2MHz ±10%（水中）
パルス幅（-20dB）：750 ns
相対帯域幅（-6dB）：73%
静電容量：1700 pF ±10%
相対感度：≥ -39 dB
ケーブルタイプ：同軸ケーブル
ケーブル径：2.5 mm
インピーダンス：40 Ω
ハウジング寸法：Φ17 × 22 mm
ハウジング材料：ABS
表面材料：5010A / 5010B エポキシ樹脂
保管温度：-20 °C〜60 °C
規格：企業規格
