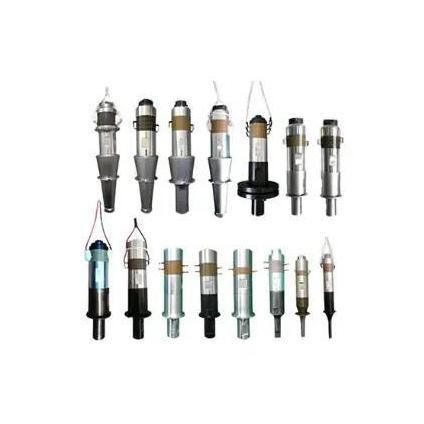

円筒形超音波トランスデューサー HCUW20K50P8

圧電圧電直接接触式

製品概要
超音波溶接装置向けに設計されたトランスデューサー、モデル HCUW20K50P8。共振周波数20 kHz、定格出力2000 Wで動作します。工業用溶接システムへの組み込みのための機械寸法および電気特性を示します。

主な特長

• 共振周波数：20 kHz
• 定格出力：2000 W
• 直径：50 mm
• 高さ：112 mm
• 静電容量：17000–18000 pF
• インピーダンス：≤ 10 Ω

技術仕様

• 型番：HCUW20K50P8
• タイプ：超音波溶接用トランスデューサー
• 共振周波数：20 kHz
• 定格出力：2000 W
• 機械寸法：直径50 mm × 高さ112 mm
• 静電容量：17000–18000 pF
• インピーダンス：≤ 10 Ω

用途

• プラスチックや薄い金属箔の超音波溶接
• 工業用の組立て・接合工程
• 繰り返し可能な超音波エネルギー供給が必要な生産ライン

取り付けと互換性

• 取付けおよびホーンの接続は直径50 mmの構成に合わせる必要があります
• 20 kHz、2000 Wの出力に対応するジェネレータ／インバータが必要です
• 最適性能のために電気接続およびインピーダンス整合を確認してください
