円形防振マウント VIBSOL®

金属製金属線エラストマー

説明

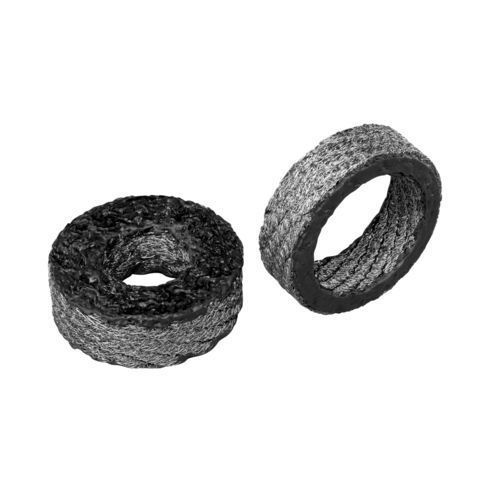

VIBSOL® のラウンド防振マウントは、ステンレス鋼線を芯に持ち、両面に滑り止めエラストマーパッドを備えた金属クッション式ダンパーです。機械のフレーム下へ簡単に取り付けられる設計で、回転機や往復機の振動絶縁に適しています。機械の特性や動作周波数に合わせて、2種類の剛性バージョンが選べます。

利点

• フレーム下への簡単設置で回転機の振動絶縁を実現
• 油、有害な温度変動、疲労に対して耐性があり、産業環境での使用に適合
• 吊り下げ機器やフレーム搭載機器に対して優れた安定性を提供
• 実用的な荷重範囲が広く、固有周波数がほぼ一定のため選定が容易

特性（製品仕様より）

• 構成：ラウンド（円形）
• 材料：金属クッションとエラストマーパッド
• 用途：機械取り付け（回転機、工作機械、成形機）
• その他の特徴：ステンレス鋼線芯を持つ金属クッション式ダンパー
• 静荷重：最大 5,000 daN；最小 50 daN
• 列挙された直径値：70 µm；72 µm；116 µm；156,000 µm（インチ表記も併記：2.756 in、2.835 in、4.567 in、6.142 in）；最大：156 µm；最小：72 µm

技術特性 / 仕様

• 利用可能なバージョン：標準 — 固有周波数 22–30 Hz（工作機械向けの典型値）
• W / 厚手バージョン — 剛性低め、固有周波数 15–22 Hz（成形機向けの典型値）
• 静的荷重範囲：50 daN ～ 5,000 daN
• 構造：両面にエラストマーパッドを備えた円形金属クッション、ステンレス鋼線補強
• 典型的な用途：回転機、プレス、成形設備などの振動絶縁
