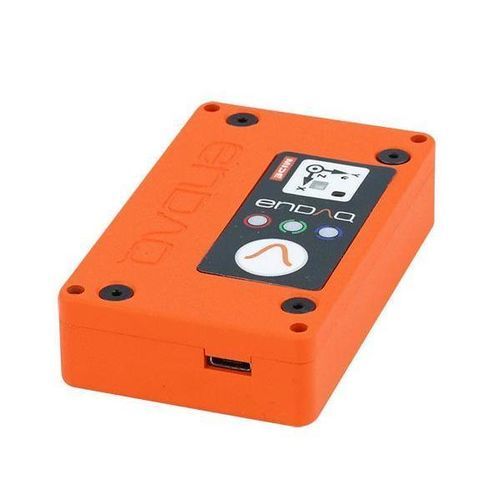

打撃データロガー S5-E100D40

湿度光強度振動

概要
S5-E100D40は、enDAQの携帯型振動・衝撃レコーダーで、高性能の圧電プライマリ加速度計とデジタル静電容量式セカンダリ加速度計、複数の環境センサーを一体化しています。アルミニウム7075製筐体により耐環境性と周波数応答が向上しています。

主な仕様

• 型番: S5-E100D40
• 一次加速度計: 圧電 ±100g、最大20,000 Hz
• 二次加速度計: 静電容量式 ±40g、最大4,000 Hz
• バッテリー: 850 mAh（充電式）
• ストレージ: 8 GB 内蔵
• 質量: 100 g
• 防護等級: IP50

製品機能
利便性:

• センサー、内蔵ストレージ、充電式バッテリーを備えたスタンドアローン測定システム
• 現場使用に適したハンドヘルド形状
• USBインターフェースによる短時間セットアップ

適応性:

• 広いダイナミックレンジをカバーする二重加速度計
• 単一システム内の多数の埋め込みセンサー
• ユーザー設定可能なウェイク条件とサンプリングレート

信頼性:

• 過酷な環境を想定した設計（アルミ7075筐体）
• NIST追跡可能な加速度計で較正済み、証明書あり
• 大規模なデータセットに対応するストレージ容量

加速度計仕様

• 圧電: 範囲 ±100g — サンプリング最大20,000 Hz — 帯域約5–2,000 Hz — ノイズ <0.04 gRMS — 分解能 <0.005 g
• 静電容量式デジタル: 範囲 ±40g — サンプリング最大4,000 Hz — 帯域0–300 Hz — ノイズ <0.01 gRMS — 分解能 0.00008 g

追加センサー仕様

• マイク: 最大20,000 Hz
• GPS位置: 約2.5 m精度、最大1 Hz
• GPS時刻: 60 ns分解能
• ジャイロ: 2000 °/s、サンプリング最大3,200 Hz
• 磁力計: ±1300 µT、分解能0.3 µT
• 温度: -40〜85 °C、分解能0.01 °C
• 圧力: 1〜200 kPa、分解能1.6 Pa
• 湿度: 0〜100 %RH、分解能0.04 %RH
• 光: 感度 <100 mlx、サンプリング最大4 Hz

環境仕様

• 動作温度: -20 °C〜60 °C（充電: 10 °C〜45 °C）
• 推奨保管温度: -20 °C〜25 °C
• 湿度: 0〜95 %RH（結露しないこと）
• 絶対圧力: 20 kPa〜110 kPa
• ショック耐性: >3,000 g

バッテリー & ストレージ性能

• バッテリー: 850 mAh（構成、レート、温度で変動）
• ストレージ: 8 GB 内蔵
• 例（概算、室温）: 100 Hz → 22 日保存 / 44 時間連続; 1,000 Hz → 9 日 / 41 時間; 5,000 Hz → 3 日 / 30 時間; 20,000 Hz → 17 時間 / 17 時間

寸法 & 機械的仕様

• 質量: 100 g
• 筐体: アルミニウム 7075
• 寸法: 76.2 mm × 47.0 mm × 18.3 mm
• 取り付け: 4-40 ビス または 3M 950 両面テープ
• 防護等級: IP50

無料ソフトウェア & ツール

• 構成・解析用ソフトを付属: センサー設定、基本レポート、マルチチャンネル表示、スナップショット、バッチエクスポート
• 高度なレポートと変換ツールのためのクラウドアップロード対応

技術仕様

• 型番: S5-E100D40
• ブランド: enDAQ
• 一次加速度計: 圧電 ±100g
• 二次加速度計: 静電容量式 ±40g
• バッテリー: 850 mAh（充電式）
• ストレージ: 8 GB 内蔵
• 質量・寸法: 100 g — 76.2 × 47.0 × 18.3 mm
• 動作温度: -20 °C〜60 °C
• ショック耐性: >3,000 g
